2000WOG/PN130 - 三片式高壓球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 三片式高壓球閥 |
| 產品型號： | Q1-B1-F-2000WOG-P | 閥體材質： | WCB/CF8/CF8M /雙相鋼2205等 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -29℃ ~180℃(RPTFE)；-29℃~250℃(PPL)；-29℃~280℃(PEEK) | 公稱壓力： | 2000WOG/PN130 |
| 密封材料： | 日本大金密封等 | 設計標準： | ANSI B16.34 |
| 壁厚標準： | ANSI B16.34 | 檢測標準： | MSS SP-100;EN 12266;API 598;ISO 5208 |
| 螺紋標準： | ASME B1.20.1；BS21/DIN 2999/259/ ISO228/1 | 對焊標準： | ASME B16.25 |
| 承插焊標準： | ASME B16.11 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
閥門概述Product introduction

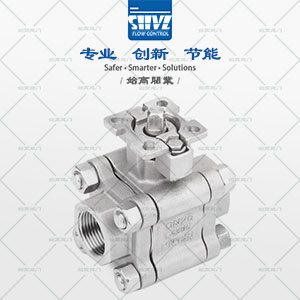

三片式高壓球閥是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。三片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
結構特點Features

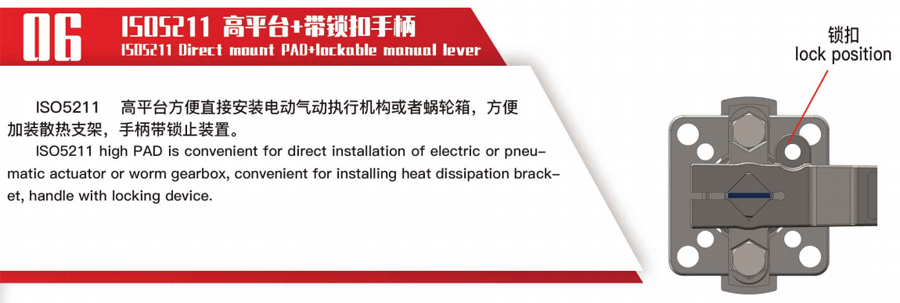

-ISO 5211 直接安裝平臺;

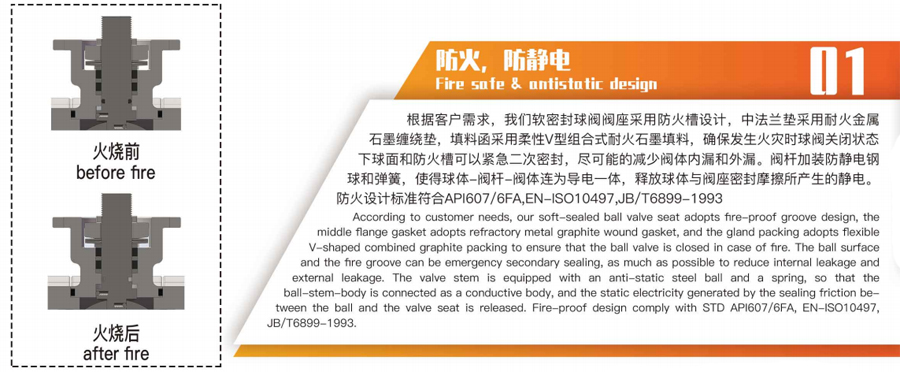

-防靜電裝置(標配);
-安全防火型(選配);
-帶鎖扣裝置(選配);
-閥桿防脫設計;
-硅溶膠熔模鑄造工藝;
-鋼球有壓力平衡孔;

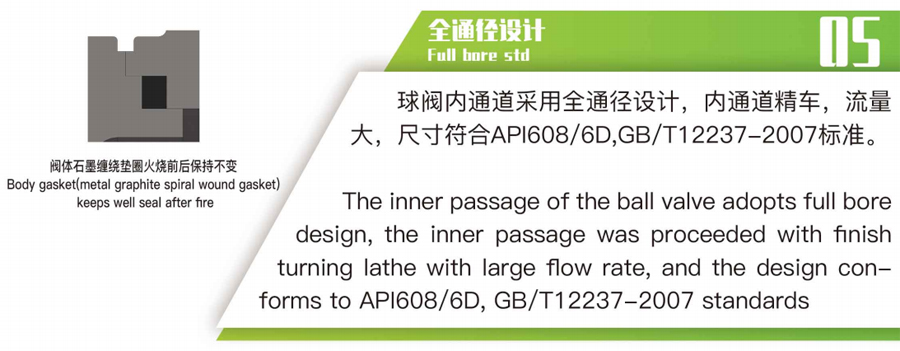

-全通經;

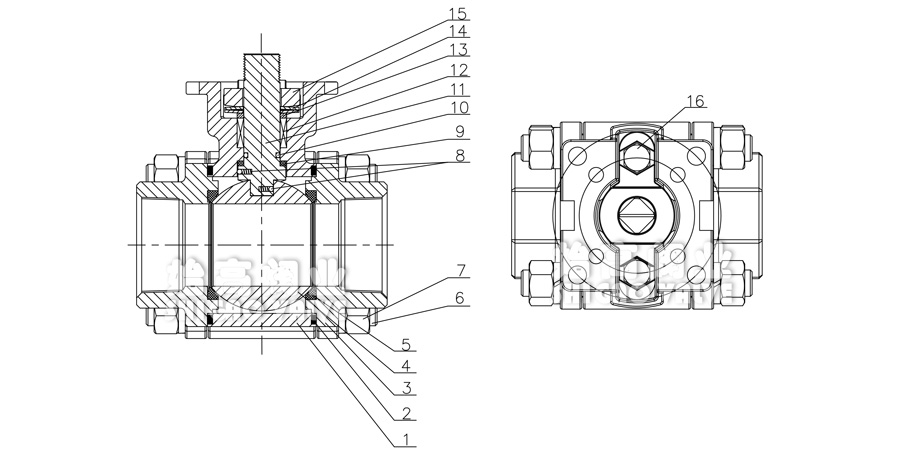

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M/CF3M | 2 | 金屬纏繞墊 | 304/316+石墨 |
| 3 | 閥蓋 | WCB/CF8/CF8M/CF3M | 4 | 球體 | A105+ENP/2Cr13/F304/F316/F316L |

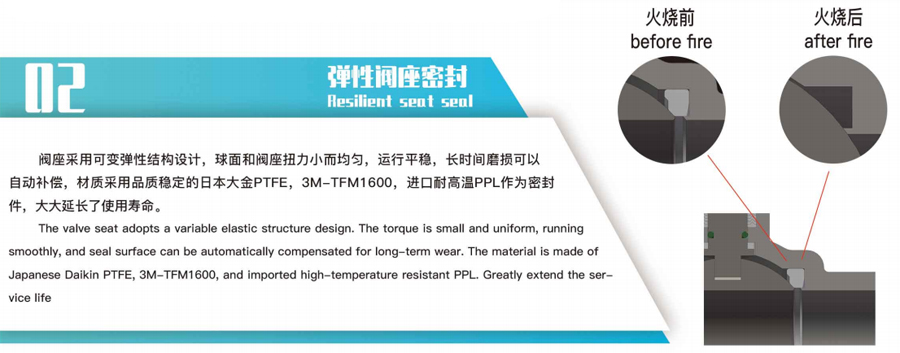

| 5 | 閥座 | RPTFE/PPL/PAI/PEEK | 6 | 閥體螺栓 | SS304 |
| 7 | 閥體螺母 | SS304 | 8 | 防靜電裝置 | SS304 |
| 9 | 止推墊 | RPTFE/PPL/PAI/PEEK | 10 | O型圈 | HNBR/VITON/FFKM |
| 11 | 閥桿 | F304/F316 | 12 | 填料 | RPTFE/PPL/PAI/PEEK/石墨 |
| 13 | 填料壓環 | SS304 | 14 | 碟簧 | SS304 |
| 15 | 壓蓋 | CF8 | 16 | 壓蓋螺栓/螺母 | SS304 |

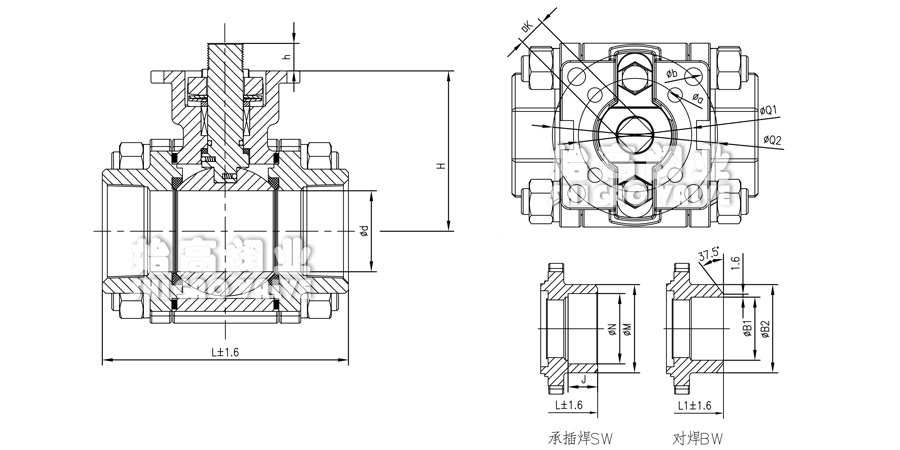

外形尺寸Overall Dimension
| DN | IN | L | L1 | d | h | H | K | Q1 | Q2 | a | b | M | N | J | B1 | B2 | ISO 5211 |
| 15 | 1/2" | 78 | 86 | 15 | 9 | 53 | 9 | 36 | 50 | 6 | 7 | 30 | 22.2 | 9.7 | 15 | 30 | F03/F05 |
| 20 | 3/4" | 90 | 94 | 20 | 11 | 60 | 11 | 42 | 50 | 6 | 7 | 38 | 27.6 | 12.7 | 20 | 38 | F04/F05 |
| 25 | 1" | 98 | 104 | 25 | 11 | 68 | 11 | 42 | 50 | 6 | 7 | 46 | 34.3 | 12.7 | 25 | 46 | F04/F05 |
| 32 | 1-1/4" | 112 | 121 | 32 | 14 | 78 | 14 | 50 | 70 | 7 | 9 | 56 | 43.1 | 12.7 | 32 | 56 | F05/F07 |
| 40 | 1-1/2" | 124 | 142 | 38 | 14 | 88 | 14 | 50 | 70 | 7 | 9 | 62 | 49.1 | 12.7 | 40 | 62 | F05/F07 |
| 50 | 2" | 150 | 160 | 50 | 17 | 99 | 17 | 70 | 102 | 9 | 13 | 74 | 61.6 | 16 | 50 | 74 | F07/F10 |

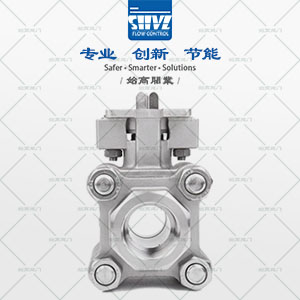

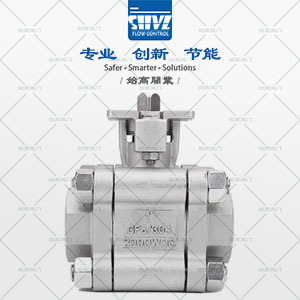

閥門細節Details of valves
結語Conclusion

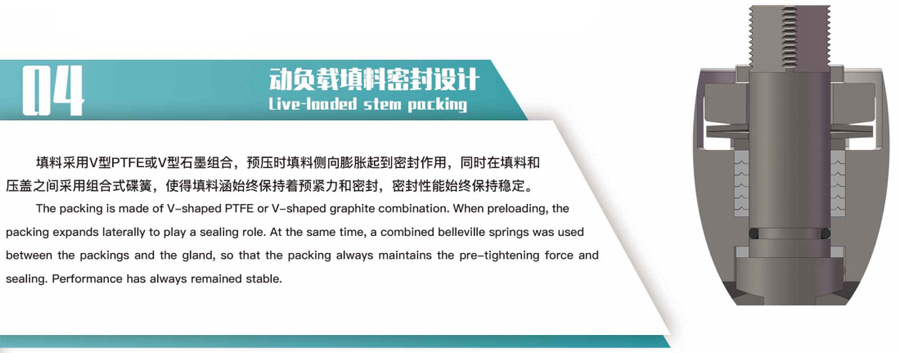

三片式高壓球閥配置了CF8M型不銹鋼精鑄件閥體和CF3M型不銹鋼精鑄件端蓋，外型尺寸，表面光潔度高。防吹出閥桿，配置了貝氏碟形墊圈，該墊圈能夠保證較長的閥桿密封壽命。安裝座適用于自動化操作。配置了整體閉鎖裝置的手動操作模式。
