ZJHP氣動單座調節閥多彈簧氣動薄膜執行機構
更新時間：2021-12-05 04:05:07 信息來源：多彈簧氣動薄膜執行機構

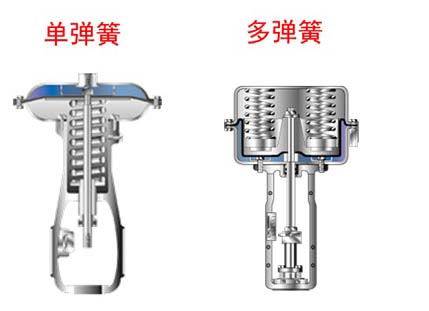

多彈簧氣動薄膜執行機構是把氣動調節儀表輸出的壓力轉換成推桿位移的變化，可以和直行程調節閥閥體連接，把控制系統輸入的信號轉換為閥芯的對應位置，實現控制調節閥開度的目的，具有受力均勻、穩定性好、輸出推力大、尺寸小，重量輕等優點。
作用形式
ZHA型：正作用，氣關，當氣壓增加時，閥桿部件向下移。
ZHB型：反作用，氣開，當氣壓增加時，閥桿部件向上移。
性能及選用參數表
| 型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 行程 | 10 | 10 16 | 16 25 | 40 | 40 60 | 100 |
| 有效面積 | 200 | 350 | 350 | 560 | 960 | 1600 |
| 氣源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 氣源壓力 | 0.14 0.25MPa | |||||
| 環境溫度 | -30~60 | |||||
| 彈簧范圍 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
| 回差 | 帶定位器 1％ 不帶定位器 3％ | |||||
| 線性 | 帶定位器 1％ 不帶定位器 5％ | |||||
