ZJHP氣動單座調節閥

產品信息
產品型號：ZJHP	021-31261651
產品口徑：DN20-DN200	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動單座調節閥概述

ZJHP氣動單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。

二、氣動單座調節閥參數表

公稱通徑：DN20-DN200	公稱壓力：1.6MPa-10.0MPa、150LB-600LB
適用介質：水、氣、油等	適用溫度：標準型(-5℃-230℃)、散熱片型(-45℃-≥230℃)、低溫加長型(-196℃--45℃)
連接方式：法蘭(FF、RF、MF、RTJ)、焊接(SW、BW)	填料材質：V型聚四氟乙烯填料、柔性石墨填料等
流量特性：直線、等百分比、快開	可調范圍：50:1

三、執行機構參數

名稱	氣動薄膜執行機構(多彈簧形)
用途	調節、開關
供氣壓力	供氣壓力(彈簧范圍) 140(20-100)Kpa G 240(40-200)Kpa G 280(80-240)Kpa G
接頭	氣管接頭：RC1/4
正作用	氣壓增加推桿向下移動，閥門關閉
反作用	氣壓增加推桿向上移動，閥門開啟
輸入信號	40-20mA，DC(帶電氣閥門定位器)
滯后	≤1％(帶定位器)
直線性	2％(帶定位器)
環境溫度	-10℃-70℃
基本誤差	±1.5
回差	≤1.5
死區	≤0.6
始終點偏差	±2.5
額定行程偏差	≤2.5

四、氣動單座調節閥尺寸表

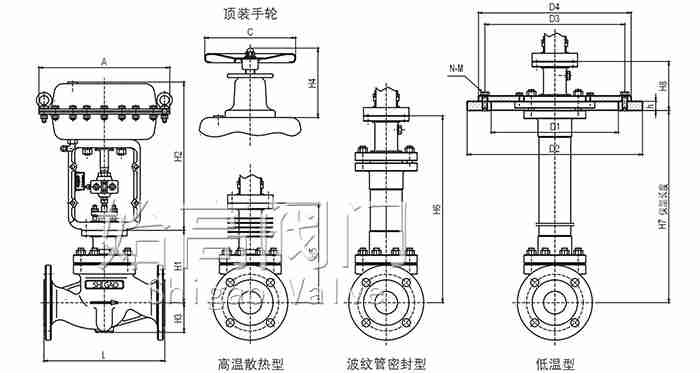

氣動單座調節閥尺寸圖

口徑	DN20 3/4"	DN25 1"	DN32 1-1/4"	DN40 1-1/2"	DN50 2"	DN65 2-1/2"	DN80 3"	DN100 4"	DN125 5"	DN150 6"	DN200 8"
L	181	184	200	222	254	276	298	352	420	451	600
A	200	200	200	200	200	240	240	240	350	350	350
C	285	285	285	288	288	365	365	365	475	475	475
H1	128	137	148	152	159	318	230	238	264	331	346
H2	303	303	303	323	323	417	417	417	520	520	520
H3	65	70	70	85	90	102.5	107.5	125	125	172.5	180
H4	153	153	153	153	153	181	181	181	247	247	247
H5	208	208	224	228	228	334	334	342	408	453	482
H6	338	338	402	402	405	627	628	635	698	702	728

五、選型

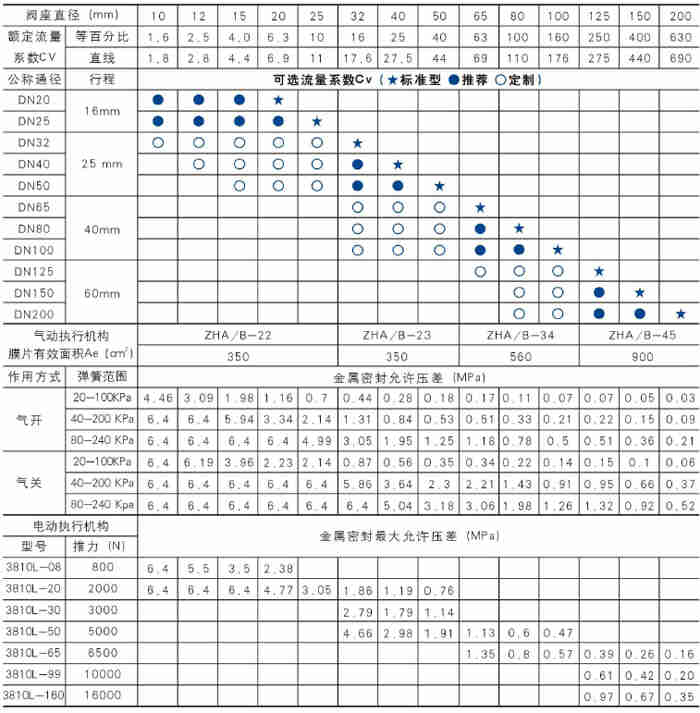

氣動單座調節閥選型表

六、應用

氣動單座調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥等附件去驅動閥門，實現開關量或比例式調節，接受工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
