雙金屬式疏水閥故障及處理方法

雙金屬式疏水閥是利用蒸汽和凝結水的溫差引起溫控元件(雙金屬片)的變形或膨脹帶動閥芯啟閉閥門，達到阻氣排水的目的。適用于任何一種允許閥前0.5-1米積液的工況，廣泛安裝與各種中、低壓蒸汽輸送管網、生活采暖、小型工藝伴熱等、壓力范圍為≤4.0MPa，排液量范圍為≤1.5t/h，是中壓蒸汽輸送管網或工藝伴熱的選用產品。

一、雙金屬式疏水閥結構：

1、閥體：材質為WCB，可實現在線快速調節，并允許任意角度安裝。

2、閥芯/座結構：閥芯/座材質為合金，采用球形閥芯，使密封面擁有廣的選擇范圍，避免集中磨損。

3、防凍功能：適用于北方地區，疏水閥停用時為全開狀態，可自動排液防凍。

4、雙金屬溫控元件：材質為304，以固定過冷度自動調節排水量，閥前形成0.5-1米的水封，無蒸汽泄漏，可選擇“O”形或“E”形雙金屬片結構。

5、過濾網：材質為304，Y型過濾器與疏水閥合二為一，提升抗污能力。

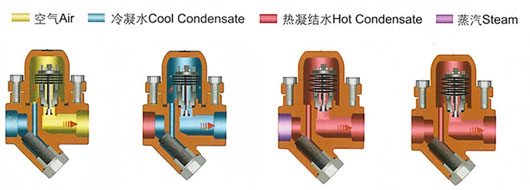

二、雙金屬式疏水閥工作原理：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展?fàn)顟B(tài)，閥芯完全開啟并迅速排放冷凝水。

3、冷凝水進入疏水閥，雙金屬片隨著溫度的升高開始彎曲變形，并向上拉動閥芯調節閥座開口、溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

三、雙金屬式疏水閥故障及處理方法：

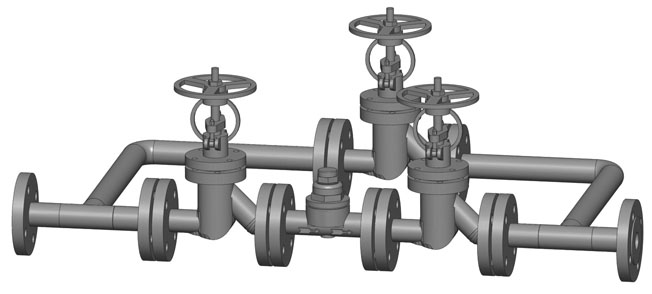

四、雙金屬式疏水閥安裝：
