倒置桶式疏水閥是利用凝結水與蒸汽的密度差，通過凝結水液位變化使浮桶升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。適用于一種不希望積液的工況，廣泛安裝于化工單位中的各種中、低壓換熱設備及管網，壓力范圍為≤26.0MPa，排液量范圍內≤7t/h，抗水錘能力強，是壓力頻繁波動工況的選用產品。

一、倒置桶式疏水閥結構：

1、閥芯/閥座結構：閥芯/閥座材質為合金，采用球形閥芯，使密封面擁有更廣的選擇范圍，避免集中磨損，同時，閥座位于閥腔的上方，避免受雜質干擾。

2、倒吊桶元件：材質為304，具有強的抗水錘能力，元件上方設有排氣孔，有效解決空氣氣鎖，微量蒸汽通過排氣孔以彌補閥體熱損，同時消除蒸汽汽鎖。

3、防凍排污口：適用于北方地區，疏水閥長時間停用時，可排液防凍。

4、閥體：材質可選WCB，304，316等。

5、內置導流管及止回閥：可內置止回閥，避免負壓下形成倒吸。

6、過濾網：材質為304，保護閥芯/閥座不受雜質干擾。

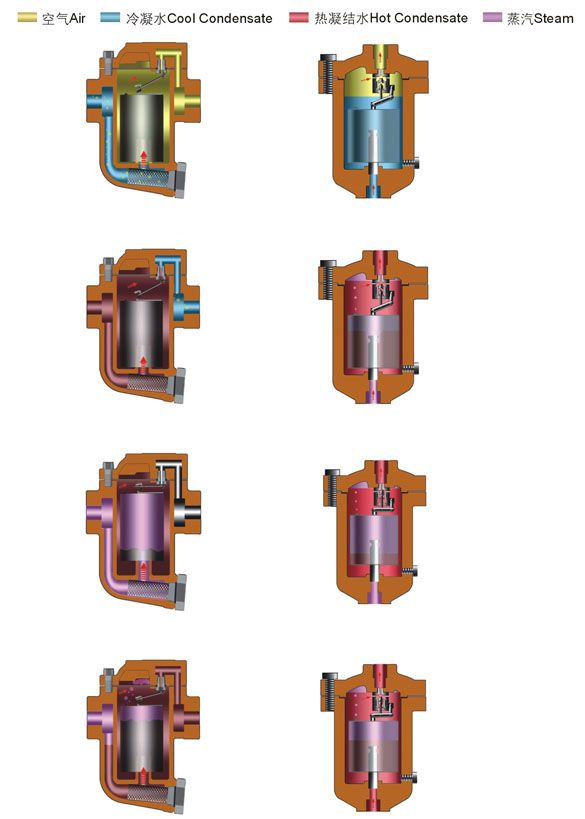

二、倒置桶式疏水閥工作原理：

1、當設備剛啟動時，管道內出現空氣和冷凝水，此時倒吊桶下沉，連桿帶動閥芯打開閥口，空氣和冷凝水迅速排出，實現快速啟動。

2、設備啟動后，熱凝水進入疏水閥，此時倒吊桶仍屬于下沉位置，在工作壓差下，熱凝水迅速排出。

3、當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，連桿帶動閥芯關閉閥口。

4、倒吊桶頂部設有一個排氣孔，當一部分蒸汽從小孔排出，另一部分蒸汽變成凝結水以及凝集水位升高時，倒吊桶失去浮力而下沉，連桿帶動閥芯打開閥口，繼續排放凝結水。

三、倒置桶式疏水閥故障及處理方法：

癥狀	原因	是否拆閥	診斷	處理
不排或 滯留凝結水	進出口堵塞	否	雜質堵塞	清除
	過濾網堵塞	是	過濾網	清除
	空氣汽鎖	是	浮桶的排氣孔堵塞	清除
	浮桶沉不下去	否	工作壓差＞閥座設計壓力	核對銘牌參數
	容量不足	否	疏水閥容量是否適當	選定適當容量疏水閥
		否	是否滿足動作壓差	核對銘牌參數
		否	選型偏小	更換更大容量疏水閥
泄漏蒸汽	閥座部位泄漏	否	安裝方向是否正確	水平安裝
		是	閥座與閥芯密封不好	進行研磨
		是	閥體內沒有水，無水封	讓閥體充滿水

先導倒吊桶式蒸汽疏水閥的故障診斷及處理方法：

癥狀	原因	是否拆閥	診斷	處理
不排或 滯留凝結水	進出口堵塞	否	雜質堵塞	清除
	過濾網堵塞	是	過濾網	清除
	空氣汽鎖	是	浮桶的排氣孔堵塞	清除
	浮桶沉不下去	是	工作壓差＞閥座設計壓力	核對銘牌參數
	容量不足	否	疏水閥容量是否適當	選定適當容量疏水閥
		否	是否滿足動作壓差	核對銘牌參數
		否	選型偏小	更換更大容量疏水閥
泄漏蒸汽	閥座部位泄漏	否	安裝方向是否正確	水平安裝
		是	閥座與閥芯密封不好	進行研磨
		是	閥體內沒有水，無水封	讓閥體充滿水
		是	導流管松動	進行緊固
