一、用途

J744X液動排泥閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。

二、特點

1、采用活塞傳動機構，無運動磨損；

2、閥瓣與閥座為軟密封，密封性能良好，無泄漏；

3、驅動介質壓力低，采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。

三、主要技術參數

四、工作原理

本產品由雙室活塞傳動機構和角式閥體組成，當活塞上室給壓力時，使閥瓣關閉；當活塞下室給壓力時，使閥瓣開啟。

配套換向閥選擇（用戶自備）

1、DN15 二位四通電磁閥換向閥，電壓等級：24V

2、DN15、DN20 二位四通電磁閥換向閥，電壓等級：220V

3、DN15、DN20 二位四通電磁換向閥

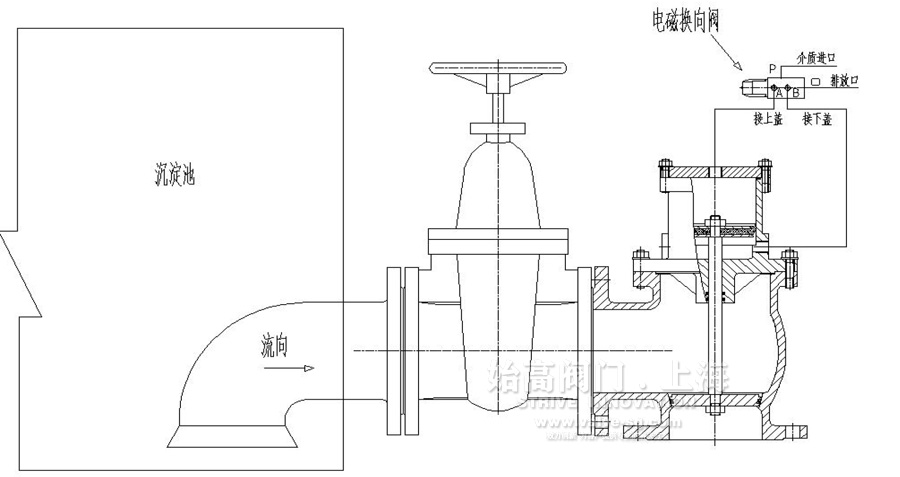

五、典型安裝示意圖

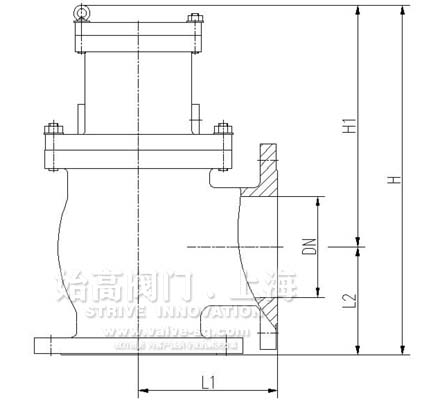

六、主要外形尺寸

部分產品結構尺寸（注：產品尺寸因模具更新有變化，恕不另行通知）

六、維護說明

本閥基本上不需要任何維護及保養，一般不會卡阻，即便稍有卡阻（此時閥會微漏水）可再次開啟，沖去雜質即可；

在環境溫度零度以下操作時，請注意閥門的保溫；閥門長期不被使用時，請把閥門的水放掉以免凍裂閥門；

當采用電磁閥控制時，控制介質（壓縮空氣/水）的清凈與否將直接影響到排泥設備的可靠性，因此請務必多注意。
