質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |

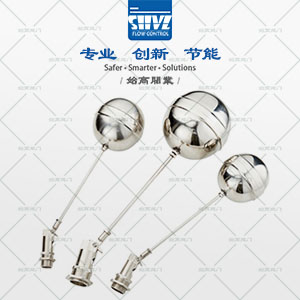

| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅鍍鎳浮球閥 |
| 產品型號： | SGQ-4 | 閥體材質： | 黃銅鍍鎳 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN50 |
| 驅動方式： | 自動 | 適用介質： | 水、油、非腐蝕性介質 |
| 適用溫度： | 70℃ | 公稱壓力： | ≤0.6Mpa |
| 設計標準： | QB/T1199-1991 ；BS 1212 | 測試標準： | MSS SP-110 ；EN12266 |
| 螺紋標準： | ISO228 ；BS21 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

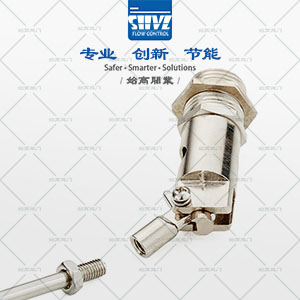

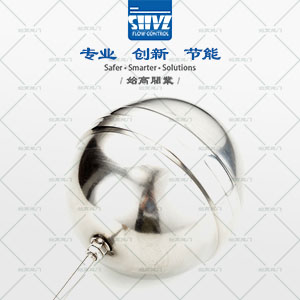

黃銅鍍鎳浮球閥由曲臂和浮球組成，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確，水位不受水壓干擾且開閉緊密不漏水。黃銅鍍鎳浮球閥的浮球始終都漂在水上，當水面上漲時，浮球也跟著上升。球上升就帶動連桿也上升。連桿與另一端的閥門相連，當上升到一定位置時，連桿支起橡膠活塞墊，封閉水源。當水位下降時，浮球也下降，連桿又帶動活塞墊開啟。

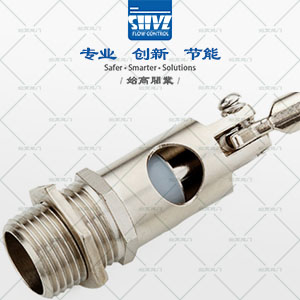

1、銅浮球閥體全采用銅壓鑄，使各部件間配合，沒有輕易腐蝕松脫或緊卡現象，使球閥長時間穩定工作，同時不銹鋼構件設計使球閥在環境中工作，使食用水健康。
2、杠桿式力學構思：本產品為杠桿式桿浮力傳動，使球體浮力傳動得到有效增長，密封壓力相對升高。并配合垂直閥芯穩定傳動，防浮球閥因閥芯受力不平衡易失效現象，使浮球閥的工作性。
3、帶液面調節功能：為使消費者在不用更改管道配置的情況下可方便控制水池液位高度，本產品改良了浮球連桿形式，加入液位調節齒輪桿組，使水池液面在調節桿長度范圍內可調整，以符合不同情況的需要。

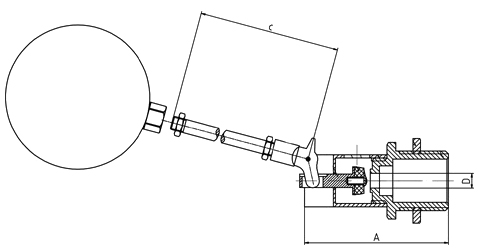

| DN | SIZE | A | C | D |
| 15 | 1/2 | 74 | 265 | 4 |
| 20 | 3/4 | 81 | 322 | 6.5 |
| 25 | 1 | 92 | 356 | 9.5 |
| 32 | 1-1/4 | 104.5 | 392 | 12 |
| 40 | 1-1/2 | 111 | 415 | 17 |
| 50 | 2 | 123 | 445 | 20 |
黃銅鍍鎳浮球閥是有閥體、活塞、連桿和浮球等幾個主要部件構造而成，應用杠桿原理工作。當水箱水位低時，浮球隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空卻，能夠使自來水進入水箱；當水箱水位到設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，由于活塞安裝有密封橡膠墊圈，閥體內的出水口又加工的比較平整、光滑，當浮球的浮力超過自來水壓力時，安裝有密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封，自來水也就被浮球閥關閉了。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅鍍鎳浮球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
