平衡閥的結構特點

平衡閥是在水力工況下，起到動態、靜態平衡調節的閥門。如：靜態平衡閥，動態平衡閥。

靜態平衡閥亦稱平衡閥、T40H/KPF手動調節平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。

SP45F靜態平衡閥（圖左）/KPF靜態平衡閥（圖右）

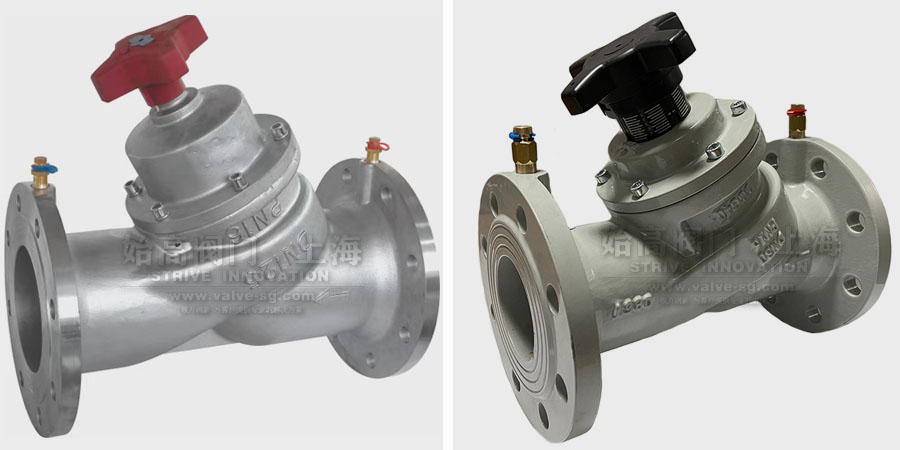

TA型靜態平衡閥（圖左）/歐文托普型靜態平衡閥（圖右）

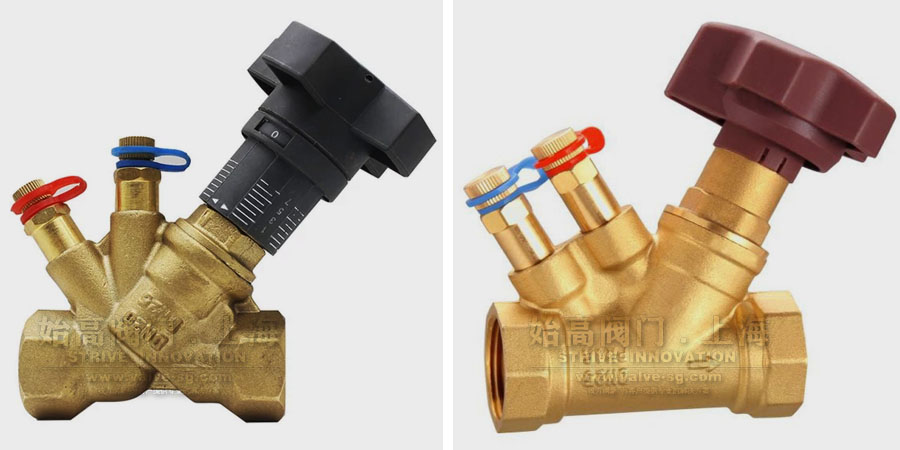

歐文托普型黃銅靜態平衡閥（圖左）/黃銅靜態平衡閥（圖右）

動態平衡閥分為動態流量平衡閥，動態壓差平衡閥，ZL47F數字鎖定自力式平衡閥等。

動態流量平衡閥亦稱：自力式流量控制閥、ZLF自力式平衡閥、定流量閥、自動平衡閥等，它是跟據系統工況（壓差）變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍照保持恒定，但是，當壓差小于或大于閥門的正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。

動態壓差平衡閥，亦稱自力式壓差控制閥、差壓控制器、穩壓變量同步器、壓差平衡閥等，它是用壓差作用來調節閥門的開度，利用閥芯的壓降變化來彌補管路阻力的變化，從而使在工況變化時能保持壓差基本不變，它的原理是在一定的流量范圍內，可以有效地控制被控系統的壓差恒定，即當系統的壓差增大時，通過閥門的自動關小動作，它能保證被控系統壓差增大反之，當壓差減小時，閥門自動開大，壓差仍保持恒定。

數字鎖定自力式平衡閥，在控制范圍內自動閥塞為關閉狀態，閥門兩端壓差超過預設定值，閥塞自動打開并在感壓膜作用下自動調節開度，保持閥門兩端壓差相對恒定。

KPF平衡閥是一種特殊功能的閥門，它具有良好的流量特性，有閥門開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥。利用專用智能儀表，輸入閥門型號和開度值，根據測得的壓差信號就可直接顯示出流經該平衡閥的流量值，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試，就可使各用戶的流量達到設定值。

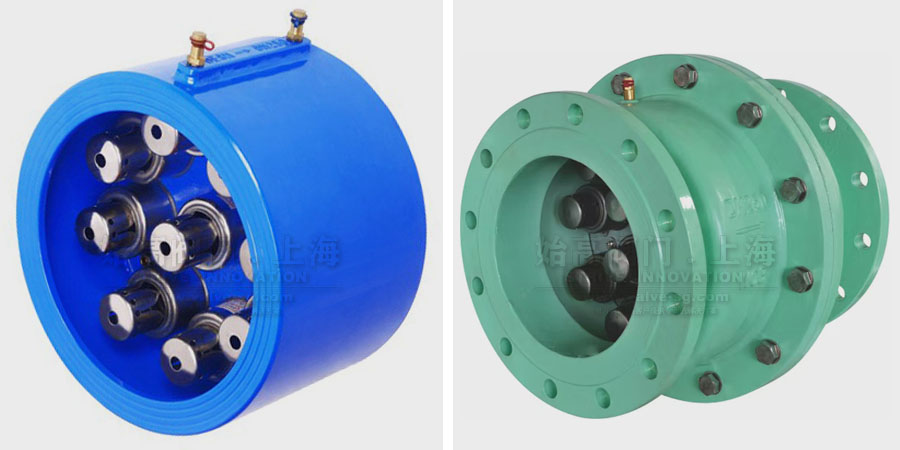

對夾式動態平衡閥（圖左）/法蘭式動態平衡閥（圖右）

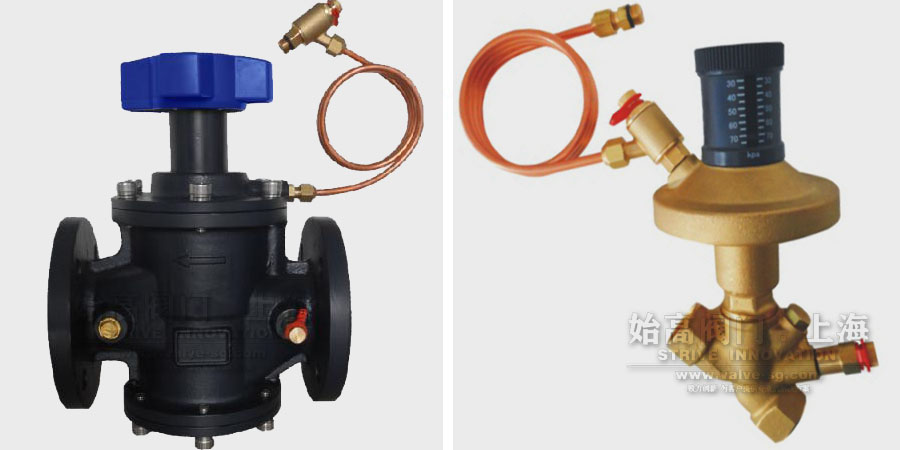

自力式壓差平衡閥（圖左）/黃銅自力式壓差平衡閥（圖右）
