黃銅自力式壓差控制閥

產品信息
產品型號：S-ZSV11-16T	021-31261651
產品口徑：DN15-DN50	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：黃銅	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、黃銅自力式壓差控制閥概述

S-ZSV11-16T黃銅自力式壓差控制閥安裝在回水管上，管道內流體方向與閥體箭頭方向一致。建議在閥門前安裝過濾器，壓差控制器黑色手柄朝上安裝。控制膜盒外壁上方的導管連接到供水管路上方或水平處，禁止連接到管路下方，以防堵塞。通過旋轉手輪設定壓差值，調節彈簧預緊力，通過壓差調節作用，消除多余的壓差，直到達到壓差設定值。

二、黃銅自力式壓差控制閥的特點

1、所有功能元件均位于閥體同一平面。
2、無級可調設定值。
3、設定值顯示清晰、直觀。
4、可以鎖定設定值。
5、簡單獨立的導壓管。

三、黃銅自力式壓差控制閥參數表

公稱通徑：DN15-DN50	公稱壓力：1.6MPa
適用溫度：0-100℃	適用介質：冷熱水
閥體材質：黃銅	最大允許壓差：2bar

四、黃銅自力式壓差控制閥尺寸表

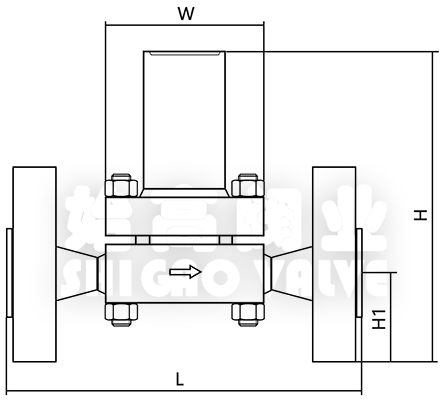

黃銅自力式壓差控制閥尺寸圖黃銅自力式壓差控制閥結構圖

口徑	15	20	25	32	40	50
L	80	84	98	110	120	140
H	155	157	160	169	175	195
Kvs	2.5	5.0	7.5	10.0	15.0	34

五、安裝說明

動態壓差平衡閥可以單獨使用，也可以與靜態平衡閥配合使用。水流方向需與閥體箭頭方向一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路上方或水平處，但不可位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉斷閥。否則壓力過大會導致壓差調節器的損壞。

動態壓差平衡閥始終安裝于回水管，當與靜態平衡閥配合使用時，如下圖所示靜態平衡閥安裝于供水管。1：動態壓差平衡閥、2：靜態平衡閥、3：電動調節閥。

黃銅自力式壓差控制閥安裝圖自力式壓差控制閥工作范圍圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅自力式壓差平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
