GFQ-2,HXF-I,全天候呼吸閥工作原理(圖)

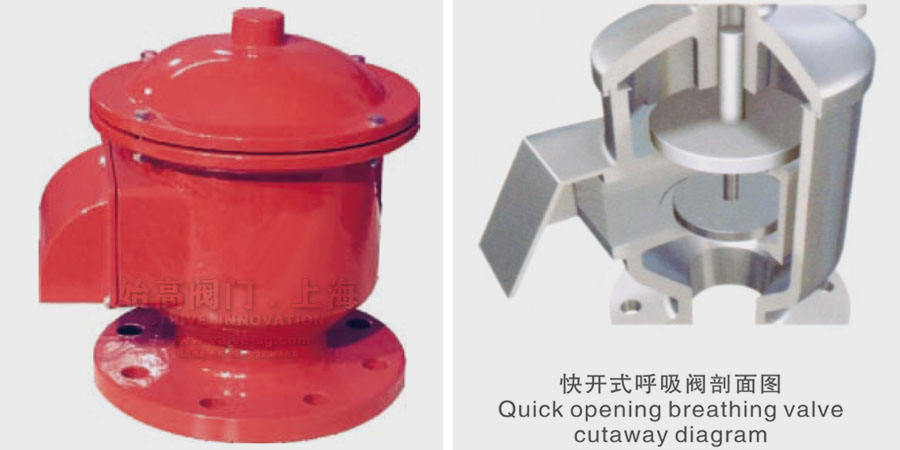

全天候呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳徑等固定頂式儲罐上的安全設備，是起防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用，當物料注入儲罐時，罐內壓力增大到一定值時，該閥正壓盤自動打開呼出氣體，反方，當出料時，罐內產生負壓，該閥負壓盤自動開啟，吸入空氣。此閥通常與阻火器配套使用。

主要特點：

本閥具有通風量大，密封性能好，泄漏量小，耐腐蝕、阻爆等特點。

操作壓力：

A級正壓：355Pa(36毫米水柱)
A級負壓：295Pa(30毫米水柱)
B級正壓：980Pa(100毫米水柱)
B級負壓：295Pa(36毫米水柱)
C級正壓：1765Pa(180毫米水柱)
C級負壓：295Pa(30毫米水柱)

主要外形及法蘭連接尺寸：
