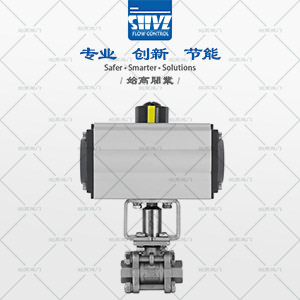

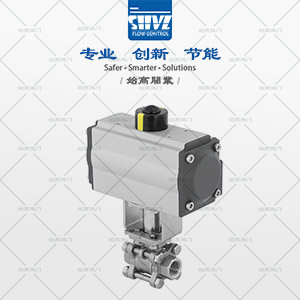

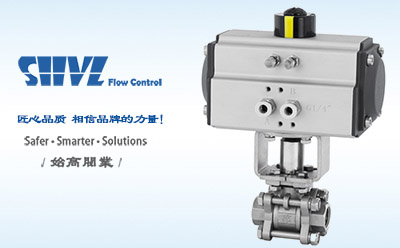

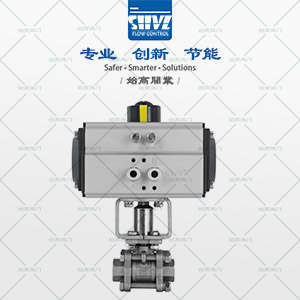

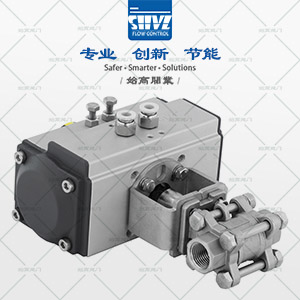

BV-A31H16P - 氣動絲扣高溫球閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	氣動絲扣高溫球閥
產品型號：	BV-A31H16P	閥體材質：	不銹鋼304
連接方式：	內螺紋	適用壓力：	PN16
公稱通徑：	DN15~DN80	驅動方式：	氣動
適用介質：	水、蒸汽等	適用溫度：	-15°C ~ +425°C
執行器形式：	AT氣動執行器/RT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動絲扣高溫球閥由AT氣動執行器及三片式硬密封絲扣球閥組成，金屬硬密封球閥由于密封面是金屬與金屬的直接接觸，通常用于高溫工況，使用時主要是為了解決介質溫度過高而無法使用軟密封的問題，一般使用溫度可以達到280度以上。另外耐磨球閥一般指閥球表面做過特殊處理，比如高溫噴涂硬質合金等，一般使用時是因為介質對普通金屬磨損太大，采用閥球特殊處理解決耐磨問題。硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，zui高硬度可達HRC78。閥座密封面的處理，zui高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構。

外形尺寸Overall Dimension

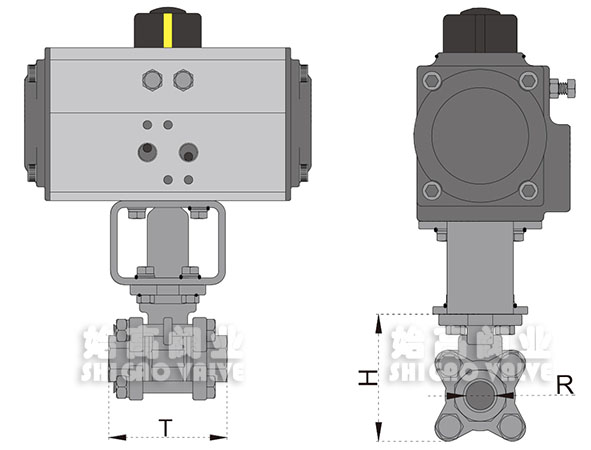

氣動高溫絲扣球閥尺寸圖

DN	T	H	K	R
15	75	78	47	20
20	88	88	47	25
25	92	96	47	32
32	110	105	62	40
40	120	130	62	50
50	140	155	72	63
65	175	206	72	75
80	200	215	89	90

結語Conclusion

氣動絲扣高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。氣動高溫絲扣球閥密封面采用金屬硬密封閥座，可適用于≤450°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
