法蘭U型過濾器

產品信息
產品型號：S-UG41-16C	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：碳鋼、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、U型過濾器相關概述

S-UG41-16C法蘭U型過濾器是輸送介質管道上不可缺少的一種裝置之一，通常安裝在減壓閥、泄壓閥或其他設備的進口端用來消除介質的雜質，以保護閥門及設備的正常使用。整體式閥體的設計，可更換的過濾內件、多種過濾結構設計使得閥門壓力損失小，流通面積大，抗污性強，排污方便。

二、U型過濾器參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa-6.4MPa
適用介質：蒸汽、水、油等	適用溫度：-20℃-425℃
閥體材質：鑄鋼、碳鋼、不銹鋼等	連接方式：法蘭連接、螺紋連接

三、U型過濾器尺寸表

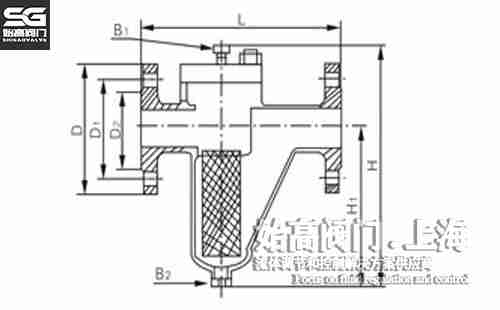

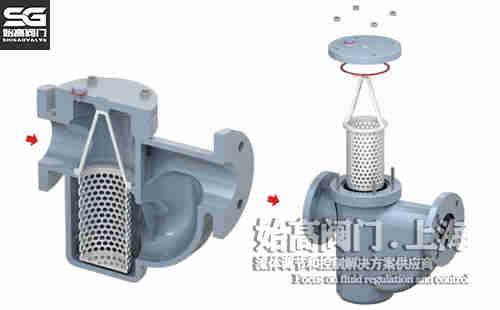

U型過濾器結構圖 U型過濾器尺寸圖

DN	15	20	25	32	40	50	80	100	150	200
B	240	240	240	260	300	320	380	430	500	600
E	140	140	140	140	208	220	280	280	410	430
D	200	200	200	220	280	300	380	380	550	600
H	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"	ZG1/2"

四、U型過濾器應用

U型過濾器采用整體式閥體設計、可更換的過濾內件、多種過濾結構設計、濾網精度18-500目可選、常規為30目設計、雙排放接口、標準法蘭連接壓力損失小，流通面積大，抗污性強，排污方便。廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門等設備。

五、產品圖片

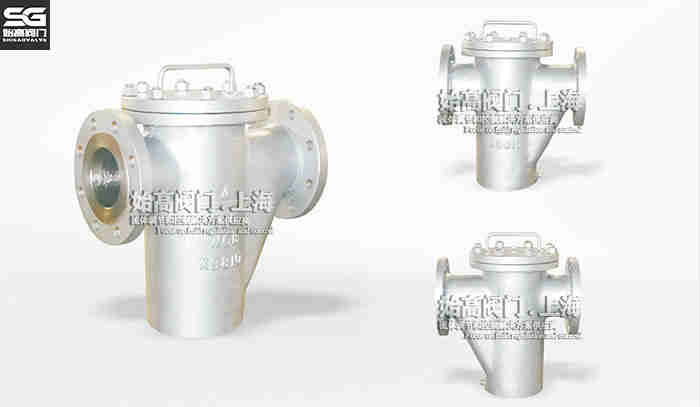

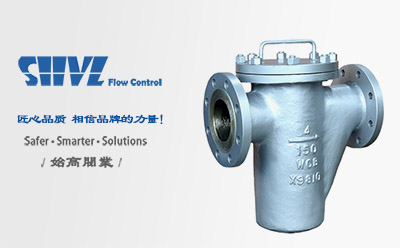

美標U型過濾器實物圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭U型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
