直通籃式過濾器

產品信息
產品型號：S-TG41-16C	021-31261651
產品口徑：DN15-DN600	m.hsbf-brake.com
產品壓力：1.0MPa-6.4MPa	[email protected]
產品材質：碳鋼、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、直通籃式過濾器概述

S-TG41-16C直通籃式過濾器的進口出口在一個水平位置上，由一個主單筒與進口出口組成，用于攔截管道介質里的雜質。在生產過程中，流體會隨著管道流經過濾器，液體先通過筒體而后進入濾籃，流體從濾籃中流出直至過濾器的出口排出，其中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。過濾器使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將直通過濾器內的液體排凈，拆卸法蘭，清洗過濾籃后重新裝入。

籃式過濾器具有結構緊湊，過濾能力大，壓損小、適用范圍廣、維護方便等特點，其主要適用的物料有：化工生產中的腐蝕性物料，如：燒堿、純堿、濃硫酸、碳酸等。制冷中的低溫物料，如：液甲烷、液氨、液氧等。食品、制藥生產中物料，如：啤酒、飲料、乳制品等。

二、直通籃式過濾器參數表

公稱通徑：DN25-DN600	公稱壓力：1.0MPa-6.4MPa
適用溫度：-20℃-425℃	閥體材質：碳鋼、鑄鋼、不銹鋼等
連接方式：法蘭連接、螺紋連接、焊接	濾網材質：不銹鋼

三、直通籃式過濾器尺寸表

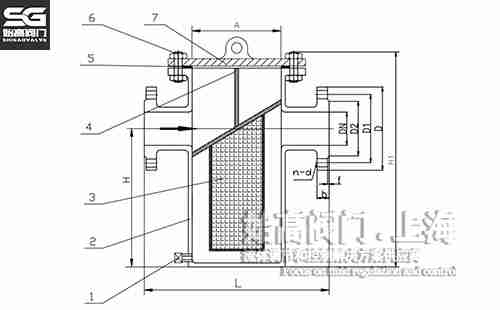

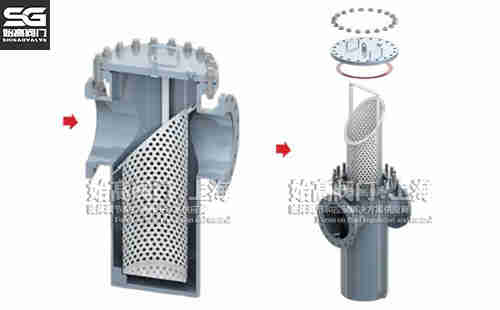

直通籃式過濾器結構圖直通籃式過濾器尺寸圖

口徑	L	H	H1	φ	有效過濾面積㎡
25	220	160	360	89	0.003619
32	220	165	370	89	0.003619
40	280	180	400	114	0.005718
50	280	180	400	114	0.005718
65	330	220	460	140	0.009613
80	340	260	510	168	0.01539
100	420	310	580	219	0.02464
150	500	430	730	273	0.04866
200	560	530	900	325	0.07858
250	660	640	1050	426	0.12005
300	750	840	1350	478	0.16537

四、應用

藍式過濾器主要由接管、筒體、濾籃（不銹鋼）、法蘭、法蘭蓋及緊固件等組成。過濾器安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的直通籃式過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
