T型衛生級隔膜閥

產品信息
產品型號：SG-350-9	021-31261651
產品口徑：DN25-DN65	m.hsbf-brake.com
產品壓力：0-10bar	[email protected]
產品材質：316L	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、T型無死角衛生級隔膜閥概述

SG-350-9T型無死角衛生級隔膜閥的流量特性接近快開特性，在60％行程前近似為線性，60％后的流量變化不大。具有結構簡單、造型美觀、拆裝快捷，操作靈活，流體阻力小，適用安全可靠等優點。無菌隔膜閥可滿足無菌和超衛生加工領域所有要求，廣泛應用于醫藥、生物制藥行業，以及半導體超純行業，微電子工業，精細化工行業。

二、T型無死角衛生級隔膜閥參數表

工作壓力：0-10bar	工作溫度：-40℃-150℃
驅動機構：手動控制	密封材質：EPDM、EPDM+TFM
閥體設計：零死角設計	閥體材質：316L
接口尺寸：主通道(DN25-DN65)、出料口(DN15-DN40)	接口方式：SG-350-6：焊式，SG-350-9：卡式
表面處理：外表面Ra≤0.5μm(SF1)，內表面：Ra≤0.375μm(SF4)	接口標準：ISO,DIN,ASME,BPE,3A,BS

三、T型無死角衛生級隔膜閥尺寸表

T型無死角衛生級隔膜閥尺寸1

口徑	D1	D2	A	B	H	L	M
DN20-15	9.5	15.8	22	22	63	127	M4
DN25-20	15.8	22.1	54	46	97	127	M6
DN25-25	22.1	22.1	54	46	101	127	M8
DN40-20	15.8	34.8	54	46	104	146	M6
DN40-25	22.1	34.8	54	46	110	146	M8
DN40-32	28.5	34.8	70	65	130	159	M10
DN40-40	34.8	34.8	70	65	140	159	M10
DN50-20	15.8	47.5	54	46	115	146	M6
DN50-25	22.1	47.5	54	46	118	146	M8
DN50-32	28.5	47.5	70	65	136	159	M10
DN50-40	34.8	47.5	70	65	145	159	M10
DN50-50	47.5	47.5	82	78	155	190	M12
DN65-20	15.8	60.3	54	46	114	146	M6
DN65-25	22.1	60.3	54	46	114	146	M8
DN65-40	34.8	60.3	70	65	136	168	M10

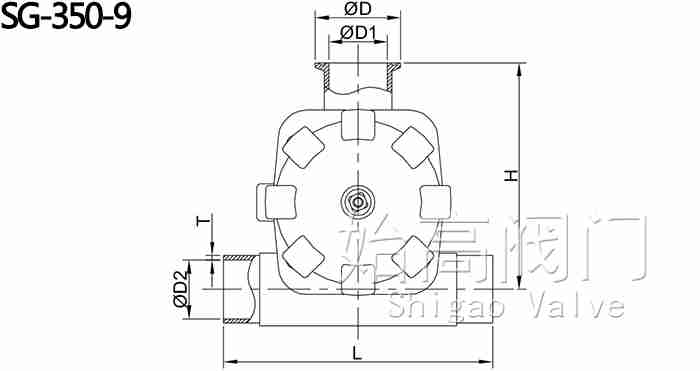

T型無死角衛生級隔膜閥尺寸2

口徑	D	D1	D2	H	L	T
DN20-15	50.5	9.5	15.8	63	127	2
DN25-20	50.5	15.8	22.1	97	127	2
DN25-25	50.5	22.1	22.1	101	127	2
DN40-20	50.5	15.8	34.8	104	146	2
DN40-25	50.5	22.1	34.8	110	146	2
DN40-32	50.5	28.5	34.8	130	159	2
DN40-40	50.5	34.8	34.8	140	159	2
DN50-20	50.5	15.8	47.5	115	146	2
DN50-25	50.5	22.1	47.5	118	146	2
DN50-32	50.5	28.5	47.5	136	159	2
DN50-40	50.5	34.8	47.5	145	159	2
DN50-50	64.0	47.5	47.5	155	190	2
DN65-20	77.5	15.8	60.3	114	146	2
DN65-25	77.5	22.1	60.3	114	146	2
DN65-40	77.5	34.8	60.3	136	168	2

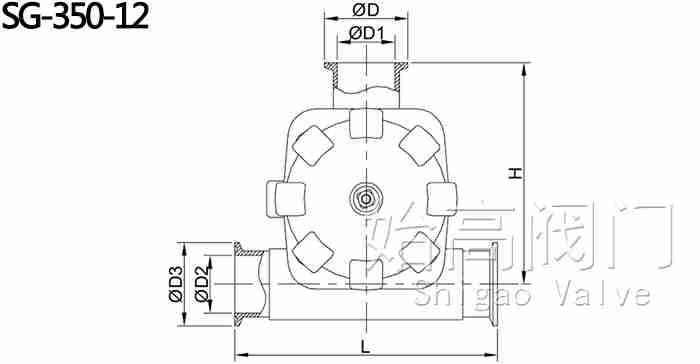

T型無死角衛生級隔膜閥尺寸3

口徑	D	D1	D2	D3	H	L
DN20-15	50.5	9.5	15.8	50.5	63	127
DN25-20	50.5	15.8	22.1	50.5	97	127
DN25-25	50.5	22.1	22.1	50.5	101	127
DN40-20	50.5	15.8	34.8	50.5	104	146
DN40-25	50.5	22.1	34.8	50.5	110	146
DN40-32	50.5	28.5	34.8	50.5	130	159
DN40-40	50.5	34.8	34.8	50.5	140	159
DN50-20	50.5	15.8	47.5	50.5	115	146
DN50-25	50.5	22.1	47.5	50.5	118	146
DN50-32	50.5	28.5	47.5	50.5	136	159
DN50-40	50.5	34.8	47.5	50.5	145	159
DN50-50	64.0	47.5	47.5	64.0	155	190
DN65-20	50.5	15.8	60.3	77.5	114	146
DN65-25	50.5	22.1	60.3	77.5	114	146
DN65-40	50.5	34.8	60.3	77.5	136	168

四、應用

衛生級隔膜閥符合格式國際標準設計，滿足各種配置需求，每個閥門串行標識，閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-350-9T型無死角衛生級隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
