手動衛生級隔膜閥
| 產品信息 | |
| 產品型號:SG-220-3 | 021-31261651 |
| 產品口徑:DN20-DN80 | m.hsbf-brake.com |
| 產品壓力:0-10bar | [email protected] |
| 產品材質:316L | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、手動衛生級隔膜閥概述
SG-220-3手動衛生級隔膜閥是一種用途廣泛的隔膜產品,適用于制藥、生物、乳品、飲料、化工、化妝品、食品、電子等流體相關行業的流體控制系統。其優點在于使用無死角、無泄漏、易清洗、維護成本低、易操作等多項優點�?蓪崿F(xiàn)自控與手控,為降低企業運行成本提供良好的產品、35度安裝時具有排放干凈;閥內無泄漏風險;抗腐蝕性能高;粘度較高的物料容易通過可替代球閥、蝶閥對潔凈度要求高的產品。
二、手動衛生級隔膜閥參數表
| 工作壓力:0-10bar | 工作溫度:-40-150℃ |
| 驅動機構:手動控制 | 密封材質:EPDM、EPDM+TFM |
| 閥體設計:直通閥設計 | 閥體材質:316L |
| 接口尺寸:DN20-DN80 | 接口方式:SG-220-1:焊式、SG-220-2:焊卡式、SG-220-3:卡式 |
| 表面處理:外表面Ra≤0.5μm(SF1),內表面:Ra≤0.375μm(SF4) | 接口標準:ISO,DIN,ASME,BPE,3A,BS |

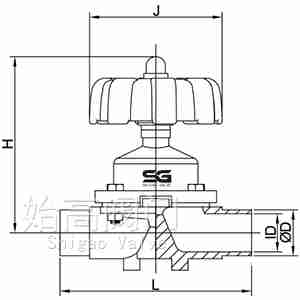

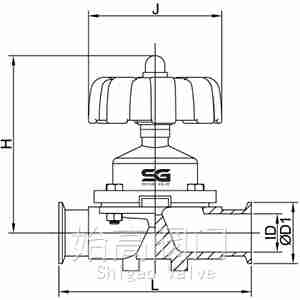

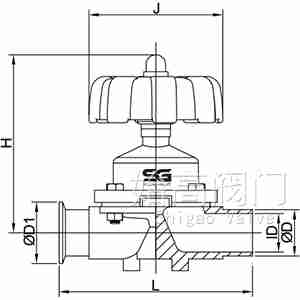

三、手動衛生級隔膜閥尺寸表
| DN | φD | φD1 | ID | L | H | J |
| 15 | 19.1 | - | 15.8 | 108 | 95 | 65 |
| 20 | 22 | - | 18.1 | 108 | 105 | 90 |
| 25 | 28 | - | 22.1 | 120 | 110 | 90 |
| 32 | 35 | - | 28.5 | 153 | 140 | 110 |
| 40 | 40 | - | 34.8 | 153 | 140 | 110 |
| 50 | 52 | - | 47.5 | 173 | 170 | 130 |
| 65 | 67 | - | 60.3 | 216 | 200 | 180 |
| 80 | 88 | - | 81 | 254 | 220 | 180 |
| DN | φD | φD1 | ID | L | H | J |
| 15 | 19.1 | 50.5 | 15.8 | 108 | 95 | 65 |
| 20 | 22 | 50.5 | 18.1 | 112.5 | 105 | 90 |
| 25 | 28 | 50.5 | 22.1 | 123.5 | 110 | 90 |
| 32 | 35 | 50.5 | 28.5 | 156 | 140 | 110 |
| 40 | 40 | 50.5 | 34.8 | 156 | 140 | 110 |
| 50 | 52 | 64 | 47.5 | 181.5 | 170 | 130 |
| 65 | 67 | 77.5 | 60.3 | 216 | 200 | 180 |
| 80 | 88 | 106 | 81 | 254 | 220 | 180 |
| DN | φD | φD1 | ID | L | H | J |
| 15 | - | 50.5 | 15.8 | 108 | 95 | 65 |
| 20 | - | 50.5 | 18.1 | 117 | 105 | 90 |
| 25 | - | 50.5 | 22.1 | 127 | 110 | 90 |
| 32 | - | 50.5 | 28.5 | 159 | 140 | 110 |
| 40 | - | 50.5 | 34.8 | 159 | 140 | 110 |
| 50 | - | 64 | 47.5 | 190 | 170 | 130 |
| 65 | - | 77.5 | 60.3 | 216 | 200 | 180 |
| 80 | - | 106 | 81 | 254 | 220 | 180 |
四、應用
衛生級隔膜閥符合格式國際標準設計,滿足各種配置需求,每個閥門串行標識,閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度,易于拆卸、維護和清潔。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-220-3手動衛生級隔膜閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
