Z0W2氮封裝置控制閥
| 產品信息 | |
| 產品型號:Z0W2 | 021-31261651 |
| 產品口徑:DN20-DN100 | m.hsbf-brake.com |
| 產品壓力:1.6MPa-6.4MPa | [email protected] |
| 產品材質:鑄鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、氮封裝置控制閥概述
Z0W2氮封裝置控制閥為雙膜片微壓控制閥,由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。主要用于保持容器頂部保護氣體(一般為氮?dú)?的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
二、氮封裝置控制閥參數表
| 公稱通徑:DN20-DN100 | 公稱壓力:1.6MPa-6.4MPa |
| 適用介質:氮?dú)?/span> | 適用溫度:≤80℃ |
| 閥體材質:鑄鋼、不銹鋼 | 閥芯形式:?jiǎn)巫?P)、雙座(N)、套筒(M) |
| 流量特性:快開 | 設定偏差值:±5% |
三、性能

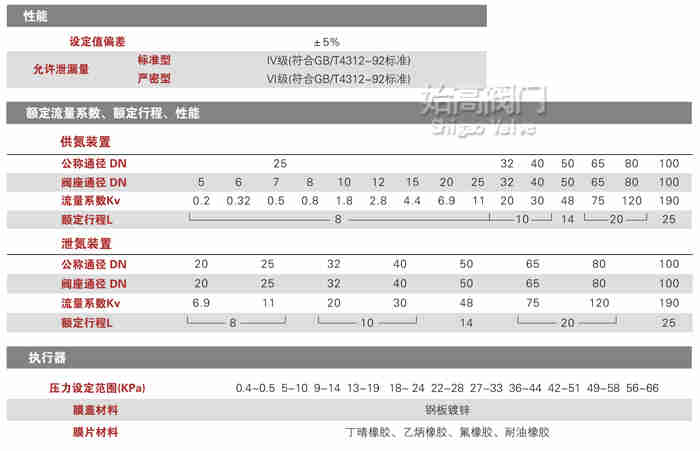

四、氮封裝置控制閥性能

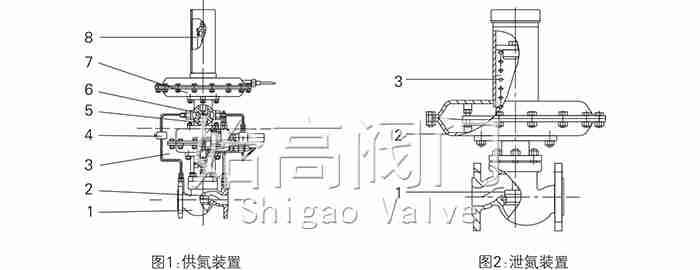

| 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
| 1 | 主閥 | 2 | 主閥閥芯 | 3 | 主閥執行機構 | 1 | 主閥 |
| 4 | 減壓閥 | 5 | 節流閥 | 6 | 指揮器閥芯 | 2 | 檢測機構 |
| 7 | 檢測機構 | 8 | 預設彈簧 | - | - | 3 | 彈簧 |
五、工作原理
供氮裝置(見圖一),將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7),介質在檢測元件上產生一個作用力于預設彈簧(8)預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯(6)打開,使閥前氣體經減壓閥(4),節流閥(5),進入主閥執行器機構(3)上、下膜室,打開主閥閥芯(2),向罐內充注氮?dú)�;�?dāng)罐內壓力升至供氮裝置壓力設定點,由于預設彈簧力,關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用,關閉主閥,停止供氮。
泄氮裝置(見圖2),該裝置采用內反饋結結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力預設彈簧(3)預緊力相平衡。當罐內壓力升高至于泄氮裝置壓力設定點,平衡被破壞,是閥芯(1)上移,打開閥門,向外界泄放氮?dú)�,�?dāng)罐內壓力將至泄氮裝置壓力設定點,由于預設彈簧力作用,關閉閥門。
|
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氮封裝置控制閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
