ZDLQ(X)電動三通調節閥

產品信息
產品型號：ZDLQ(X)	021-31261651
產品口徑：DN20~DN300	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、電動三通調節閥概述

ZDLQ(X)電子式電動三通調節閥由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。電動執行機構為電子式一體化機構，內有伺服放大器，輸入控制信號4~20mA或1~5VDC電源及可控制閥門開度，達到對壓力、流量、液位、溫度等工藝參數的調節�？刂茰�(zhǔn)確度和性能對比DKZ型有所提高，電動三通調節閥由電動三通合流調節閥、電動三通分流調節閥。電動三通合流調節閥主要用于將兩種流體混合成第三種流體；電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可替代兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

二、技術性能及參數表

閥體形式：三通鑄造球形閥	公稱通徑：DN20~DN300
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K	連接方式：法蘭（FF、RF、RTJ等）螺紋（適用于1"以內）焊接（對焊、承插焊等）
結構長度：符合IEC534標準	法蘭標準：GB/T9113、JB/T79、HG20594
閥蓋形式：標準型、高溫型、波紋管密封型、低溫型	密封填料：V型聚四氟乙烯、柔性石墨填料
密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊	閥芯形式：單座柱塞形閥芯
流量特性：等百分比、線性、快開	執行結構：PSL系列、3810L系列、DKZ系列等

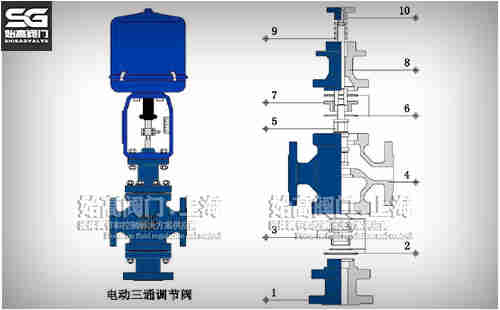

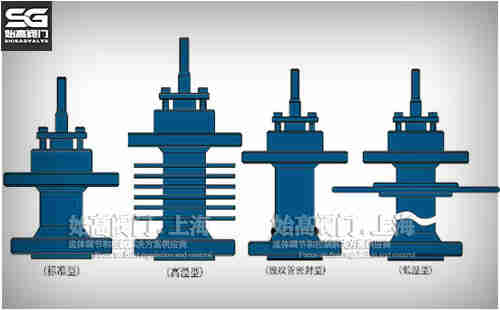

電動三通調節閥結構圖電動三通調節閥閥蓋圖

三、電動三通調節閥的規格

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（KV）	分流閥	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1360
流量系數（KV）	合流閥	-	-	-	-	-	-	85	135	210	340	535	800	1360
允許壓差（MPa）		3.5	3.2	2.2	2.2	1.4	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13
額定行程		16			25		40			60			100
閥蓋形式		標準型（-17℃~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃）
執行器類別		381L系列、PSL系列、客戶指定品牌
執行器參數		電源電壓：220V/50Hz、輸入信號：4`20mA或1~5VDC、輸出信號：4~20mADC
		防護等級：相當IP55
		環境溫度：-25℃~70℃、環境濕度：≤95％

四、主要性能指標

項目			指標值
基本誤差％			配3810L±2.5 配PSL±1.0
回差％			配3810L±2.0 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			≤2.5
泄漏量L/h			0.01％×閥額定容量
可調范圍R			50：1

五、電動三通調節閥尺寸表

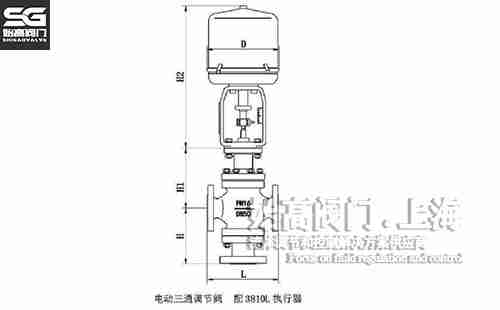

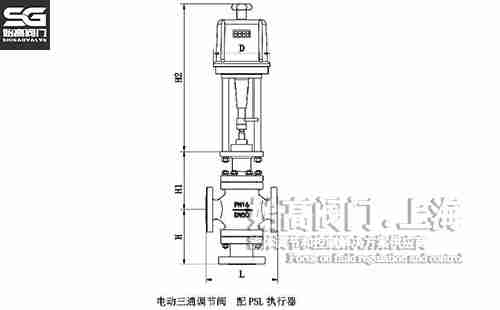

電子式電動三通調節閥尺寸圖

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
H	PN16/25	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN40	140	140	150	160	180	200	222	230	270	280	306	474	584
	PN64	150	160	170	180	200	220	240	260	300	322	380	495	605
H1		155	155	175	180	200	235	250	260	330	350	420	530	680
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLQ(X)電子式電動三通調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
