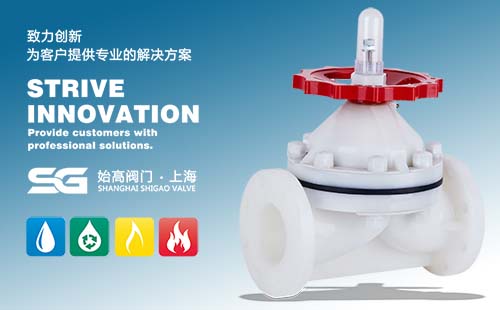

PVDF塑料隔膜閥

產品信息
產品型號：G41F-10F	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：PVDF	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

PVDF塑料隔膜閥

PVDF塑料隔膜閥摘要：

PVDF塑料隔膜閥型號為G41F-10F，是把下部閥體內腔與上部閥蓋內腔隔開，位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去填料密封結構，且不會產生介質泄漏。PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

產品品牌：	始高閥門	產品名稱：	PVDF塑料隔膜閥
產品型號：	G41F-10F	閥體材質：	PVDF
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15~DN300	適用介質：	水、腐蝕性介質等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

PVDF塑料隔膜閥型號為G41F-10F，是把下部閥體內腔與上部閥蓋內腔隔開，位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去填料密封結構，且不會產生介質泄漏。

PVDF：聚偏氟乙烯簡稱F-2。英文名稱為Poly Vinylidene Fluoride，簡稱PVDF，分子量為40~60萬。

PVDF是60年代發展的含氟塑料之一，他是用三氟乙烯、氫氟酸與鋅粉等作用生成單體，再經聚合生成白色結晶固體，屬均聚物。

PVDF分子結構規整性較大，分子中氟原子和氫原子大小相似，高分子鏈的排列緊密，并存在著較強的氫鍵效應，因此聚合物的拉伸強度，壓縮強度及沖擊韌性都比較大。PVDF的熔點較低（170℃左右），因此加工性能良好，成型方便，可用一般熱塑料的加工方法（如注射、模壓、擠出、吹塑等工藝成型）。

PVDF的化學穩定性良好，具有優良的耐化學腐蝕性和良好的耐熱穩定性，可在-62℃~150℃溫度范圍內長期使用。同時解電常數大，是良好的絕緣材料之一。能耐除PH＞12的強堿、高濃度酸類、丁酮、強溶劑外的所有鹽、酸、鹵素?zé)艚橘|(zhì)。不燃，耐疲折斷、康磨損、自潤滑性能好，雖原料進口，價格昂貴，一次性投入大，但以其優良耐腐蝕性能和使用壽命、安全系數高、減少維修，將給您帶來滿意的綜合經濟效益。

二、參數表

公稱通徑：DN15-DN300	公稱壓力：0.6MPa
適用范圍：水、腐蝕性介質	連接方式：法蘭、由任
閥體材質：PVDF	操作方式：手動、氣動、電動

三、使用范圍

材料	增強聚丙烯 (RPP)	聚偏二氟乙烯 (PVDF)	聚氯乙烯 (UPVC)	氯化聚氯乙烯 (CPVC)
介質溫度	-14℃~90℃	-40℃~140℃	-10~70℃	-20℃~95℃

四、零件材質

塑料隔膜閥結構

序號	名稱	材質	序號	名稱	材質
1	限位罩	AS	2	螺柱	鋼、不銹鋼
3	壓緊螺母	FRPP	4	墊圈	DRPP
5	手輪	合金料	6	上壓板	鋼、不銹鋼
7	雙頭螺柱及螺母	鋼、不銹鋼	8	閥蓋	FRPP/PVDF/UPVC/CPVC/PPH
9	閥桿螺母	鋼、銅	10	閥桿	鋼、不銹鋼
11	閥瓣	鑄鐵/FRPP/PVDF/UPVC/CPVC/PPH	12	墊膜	EPDM、FPM
13	膜片	F46、PFA	14	閥體	FRPP/PVDF/UPVC/CPVC/PPH
15	下壓板	鋼、不銹鋼	-	-	-

五、壓力溫度表

塑料隔膜閥壓力溫度表

六、外形尺寸表

PVDF隔膜閥尺寸

DN	D1	D				L				h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	JIS	DIN	ANSI	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	125	110	130	4.33	14	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	135	120	150	4.72	16	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	145	130	160	5.12	16	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	160	-	-	-	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	180	180	200	7.09	18	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	210	210	230	8.24	21	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	250	250	290	9.84	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	300	280	310	11.02	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	350	340	350	13.39	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	400	410	400	16.14	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	455	480	480	18.9	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	570	570	600	22.44	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	680	680	680	26.77	38	12	12	12	12	23	25	23	0.97
300	445	500	400	400	16.7	680	-	-	-	38	12	16	12	12	23	25	23	0.97

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PVDF塑料隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
