CPVC一體式塑料球閥

產品信息
產品型號：Q41F-10V	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：CPVC	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

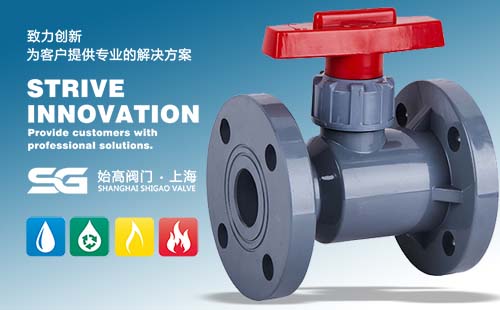

CPVC一體式法蘭塑料球閥

CPVC一體式法蘭塑料球閥摘要：

CPVC一體式法蘭塑料球閥Q41F-10V為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針方向旋轉手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。

產品品牌：	始高閥門	產品名稱：	CPVC一體式法蘭塑料球閥
產品型號：	Q41F-10V	閥體材質：	CPVC
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15~DN300	適用介質：	水、油、氣、酸堿物等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

氯化聚氯乙烯CPVC由于其相低成本、高硬質脆脂溫度Tg、高熱彎曲溫度、化性遲鈍不活潑、優秀的機械型強度、非電導性、安全的燃燒傳導性和煙霧性，已使得CPVC成為非常重要的工程塑膠材料之一。

CPVCzui早由BFGoodrich公司在1960年代初期加以商業化生產及運用，它的耐高溫及耐化性已在不同的工業應用中獲得了非常高的評價。

二、參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa	適用溫度：-20℃-95℃
適用介質：水、油、氣、酸堿物等	閥體材質：CPVC	控制方式：手動、氣動、電動

三、零部件材質

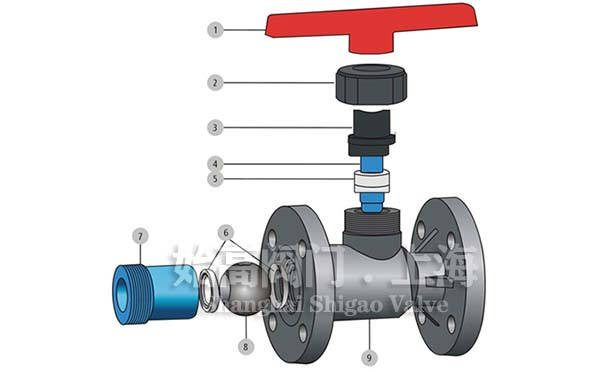

CPVC一體式法蘭塑料球閥零部件材質

序號	名稱	材質
1	手柄	合金料
2	壓緊螺母	FRPP/PVDF/UPVC/CPVC/PPH
3	內塞	FRPP/PVDF/UPVC/CPVC/PPH
4	閥桿	FRPP/PVDF/UPVC/CPVC/PPH
5	閥桿密封	PTFE
6	球密封	PTFE
7	密封座	FRPP/PVDF/UPVC/CPVC/PPH
8	球	FRPP/PVDF/UPVC/CPVC/PPH
9	閥體	FRPP/PVDF/UPVC/CPVC/PPH

四、特點

1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

五、尺寸表

CPVC塑料球閥尺寸

DN	D1	D				L	h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	120	18	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	120	18	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	130	18	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	145	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	168	20	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	180	22	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	225	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	260	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	280	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	350	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	400	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	400	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	450	38	12	12	12	12	23	25	23	0.97
300	445	400	400	400	16.7	450	40	12	16	12	12	23	25	23	0.97

六、應用

塑料球閥可以運送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

七、性能特點

使用溫度范圍廣：-40℃~90℃。
具有ji佳的強度和韌性。
具有優良的耐化學腐蝕性能。
阻燃性能為自熄性。
低熱傳導性能，約為鋼材的1/200。
介質中重離子含量達超純水標準。
管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。
重量輕，相當于鋼管的1/5，銅管的1/6。
安裝方便，可采用粘接、螺紋、焊接等方式連接。
優秀的耐老化和抗紫外性能，使正常用壽命比其他管道系統均有很大的延長。

八、CPVC一體式塑料球閥使用場所

金屬處理、電鍍工廠、醫藥廠及煉油廠之酸堿液輸送；攝影沖洗用之化學品與洗滌水流系統；紡織廠、制革廠之漂白、染色與酸堿液管道；礦廠、冶金工廠及化肥廠之殘?jiān)c礦漿管道；半導體制造廠之消電離子水流處理系統；工廠供水、配水、冷卻水管道系統。

不可使用場合 ：不可使用于壓縮空氣或壓縮空氣場合。

一般適用場所 ：游泳池及溫泉管道。
垃圾場甲烷回收管道系統。
地下水排入管道。
空調系統管道。
飲用水調配管道系統。

食品加工處理 ：養魚場及魚卵化場之海水及淡水調配管道。
肉類包裝工廠之鹽水管道系統。
奶制品、罐頭制造及飲料管道系統。

給水及污水處理 ：氯注射系統。
氯化鋁及氯化鐵液流管道。
沉淀池及過濾管道。
回收水處理管道。

紙漿及造紙 ：鋁及苛性堿液管道系統。
二氧化氯、氯及氯堿廠內管道。

灌溉：高爾夫球場。
農業。
溫室。
住家、商業。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CPVC一體式塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
