黃銅低溫安全閥
低溫全啟式安全閥
低溫微啟式安全閥低溫高壓安全閥
| 內容摘要 |
低溫高壓安全閥是用于管路或容器上的保護裝置，當管路或容器內部介質產生的力逐漸接近彈簧力時，密封就會失去平衡，開始細微外泄；內部介質產生的力逐漸升高，閥瓣達到開啟高度進行排放；隨著流體的排出 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

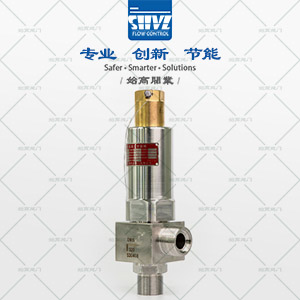

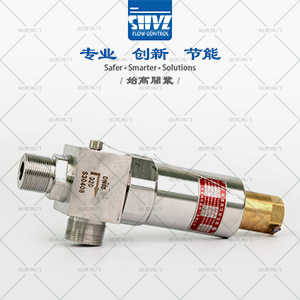

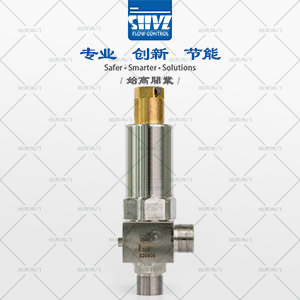

| 產品品牌： | 始高閥門 | 產品名稱： | 低溫高壓安全閥 |
| 產品型號： | DA21Y-350P | 閥體材質： | 不銹鋼 |
| 連接方式： | 外螺紋 | 公稱壓力： | 35MPa |
| 公稱通徑： | DN10/DN15/DN20/DN25 | 驅動方式： | 自動 |
| 適用介質： | LNG、LO2、LN2、LAr、CO2等氣、液體 | 適用溫度： | -196℃～+80℃ |
| 彈簧材質： | 不銹鋼 | 密封材質： | PCTFE |
| 注意： | 氧氣忌油 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
低溫高壓安全閥是用于管路或容器上的保護裝置，當管路或容器內部介質產生的力逐漸接近彈簧力時，密封就會失去平衡，開始細微外泄；內部介質產生的力逐漸升高，閥瓣達到開啟高度進行排放；隨著流體的排出，內部壓力逐漸降低.當彈簧力超過內部介質產生的力時，閥瓣又被彈簧壓回到閥座上。使用過程中請注意嚴禁用于超過公稱壓力，否則有可能發生破損事故。嚴禁隨意更換未經認可的密封裝置。

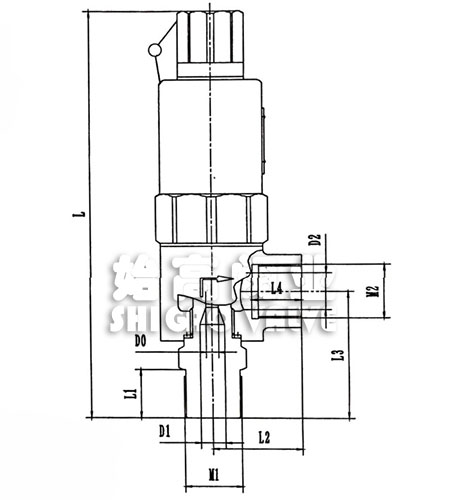

| 產品代號 | L | L1 | L2 | L3 | L4 | D0 | D1 | D2 | M1 | M2 | 整定壓力 | 密封壓力MPa | 排量系數 |
| S651DK10 | 235 | 22 | 48 | 70 | 26 | 6 | 15 | 18 | M30×2 | M33×2 | 22-28 | 18.7-23.8 | 0.47 |
| S651DK15 | 250 | 28 | 56 | 77 | 31 | 8 | 18 | 18 | M36×2 | M33×2 | 22-28 | 18.7-23.8 | 0.47 |
| S651DK20 | 299 | 28 | 75 | 80 | 36 | 12 | 23 | 25 | M39×2 | M45×2 | 26-33 | 22.1-28.5 | 0.47 |
| S651DK25 | 304 | 30 | 80 | 85 | 41 | 12 | 30 | 25 | M45×2 | M56×2 | 26-33 | 22.1-28.5 | 0.47 |
a)安全閥的安裝位置
安全閥應安裝在易維護、易檢修的位置。
當被保護系統的壓力源是一種具有脈動的裝置，且與安全閥的開啟壓力十分接近時，則安全閥前應設緩沖裝置，防止安全閥產生不正常的頻跳現象。
安全閥應垂直安裝在被保護管路或容器中對壓力反應最敏感的部位。
b)安全閥的進口管安裝
安全閥應直接垂直安裝在被保護系統的容器或管道的接頭上，不應另設進口接管。在必須裝進口接管的場合，其內徑應不小于安全閥的進口內徑，而且要盡可能短，以減少管道阻力和安全閥排放時對容器接頭反作用力。
一般情況下進口管的流阻應小于安全閥整定壓力的3%，或不超過啟閉壓差的50%。
安裝前應注意管道吹掃干凈。
嚴禁在壓力容器上的安全閥進口管上裝設截止閥。特殊情況應經使用單位主管壓力容器安全的技術負責人批準，設計部門同意并制定可靠的防范措施，方可安裝；設備在正常運行期間截止閥必須加鉛封或鎖定以保證全開，截止閥的結構和通徑應不影響安全閥的正常排放。
c)安全閥的排放管安裝
安全閥排放管內徑應大于安全閥出口通徑。
排放管的流動阻力應小于安全閥整定壓力的10%，以免造成過高的背壓，影響安全閥排放性能。
排放管應裝適當?shù)闹�，以防止管道�?yīng)力附加到安全閥上。
原則上一只安全閥應單獨使用一根排放管，兩只以上安全閥共用一根排放管時，排放管應有足夠的排放面積，且每個分支排放管與總排放管的結合處，流向的轉折應盡可能小。
對易燃介質或毒性程度為極度、高度或中度危害介質的壓力容器，應在安全閥的排放管出口裝設導管，將排放介質引至安全地點，并妥善處理，不應直接排入大氣。
d)為安裝穩定加支撐
為保證閥門整體的抗振性，安裝時有必要加上一定支撐補強。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫高壓安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
