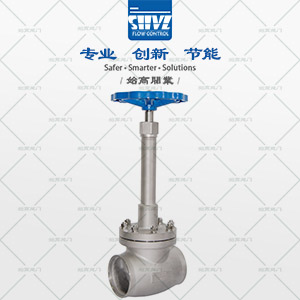

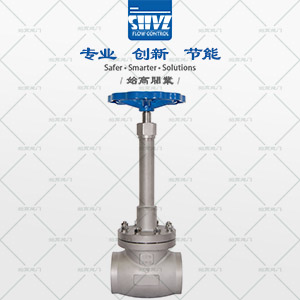

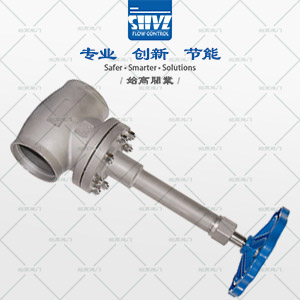

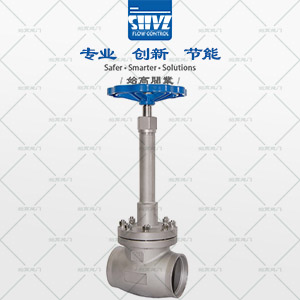

長軸低溫截止閥

內容摘要

DJ61F-40P長軸低溫截止閥用于低溫儲罐的出液口和進液口。低溫長軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

長軸低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	長軸低溫截止閥
產品型號：	DJ61F-40P	閥體材質：	CF8
連接方式：	承插焊	工作壓力：	4.0MPa
公稱通徑：	DN10~DN250	驅動方式：	手動
適用介質：	LNG、LO2、LN2、LAr、CO2等氣、液體	適用溫度：	-196℃～+80℃
閥蓋材質：	CF8	閥瓣密封件：	PTFE/PCTFE
注意事項：	氧氣忌油	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

長軸低溫截止閥簡介

長軸低溫截止閥帶有一個具有足夠氣柱長度的加長閥蓋結構，確保閥桿的填料密封附近的溫度不低于0℃，即低溫介質經過加長閥蓋后，溫度逐漸升高到填料處所需要的安全溫度，從而保證閥門填料密封的可靠性、安全性、完整性。

超低溫截止閥采用栓接閥帽，單體閥座和可更換的聚四氟乙烯墊片及不銹鋼內構件。該閥門的底座是錐形設計的，易于關緊。栓接閥帽更易于維修，尤其是在狹小的空間內表現更為突出，其拆卸所需的扭矩遠小于相同規格的一體式閥帽的閥門。低溫長軸截止閥用于低溫儲罐的出液口和進液口，因?yàn)榈蜏貎?chǔ)罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。

長軸低溫截止閥的外形和連接尺寸

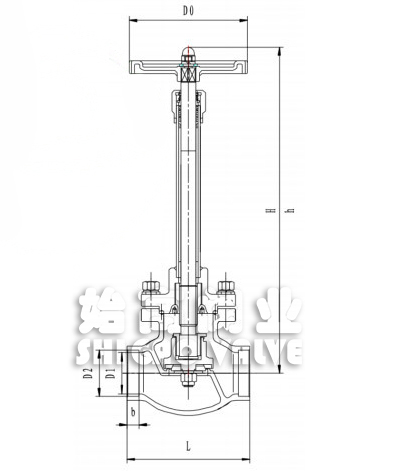

長軸低溫截止閥尺寸圖1

產品代號	通徑DN	H	h	L	D0	D1	D2公制	D2英制	b
S325DA10	10	275	268	60	75	12	14.5	18	5
S325DA15	15	275	268	60	75	15	18.5	22	5
S325DA20	20	305	292	80	100	24	25.5	27.5	6
S325DA25	25	305	292	80	100	26	32.5	34.5	6
S325DA32	32	340	324	100	120	36	38.5	43.5	8
S325DA40	40	340	324	100	120	42	45.5	49.5	8
S325DA50	50	420	400	125	160	50	57.5	61.5	10
S325DA65	65	420	400	150	200	66	70.5	77.5	10
S325DA80	80	523	488	180	200	80	89.5	90.5	15
S325DA100	100	530	492	200	240	100	108.5	116	15

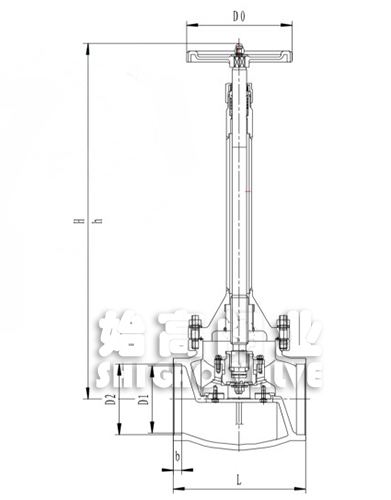

長軸低溫截止閥尺寸圖2

產品代號	通徑DN	H	h	L	D0	D1	D2	b
S325DA125	125	625	575	280	240	125	133.5	15
S325DA150	150	625	575	300	240	150	159.5	20
S325DA200	200	710	645	400	320	200	220	20
S325DA250	250	855	775	500	30	250	274	20

結語

低溫長軸截止閥用于低溫儲罐的出液口和進液口，因?yàn)榈蜏貎?chǔ)罐內的介質溫度低，溫度在短時間內容易傳導手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用長軸截止閥。
