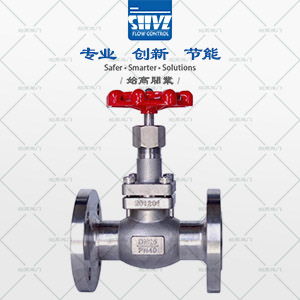

短軸法蘭低溫截止閥

內容摘要

J41F-40P短軸法蘭低溫截止閥具有結構緊湊、設計合理、閥門剛性好、通道流暢、使用壽命長、密封可靠、操作靈活。低溫短軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

法蘭低溫截止閥參數表

產品品牌：	始高閥門	產品名稱：	法蘭低溫截止閥
產品型號：	J41F-40P	閥體材質：	不銹鋼
連接方式：	法蘭式	工作壓力：	4.0MPa
公稱通徑：	DN10~DN100	驅動方式：	手動
適用介質：	O2、N2、Ar、NG、C2H4等	適用溫度：	-80℃～+80℃
閥蓋材質：	CF8	閥瓣密封圈：	PTFE或PCTFE
介質流向：	由閥瓣下面向上	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

法蘭低溫截止閥簡介

法蘭低溫截止閥的外形和連接尺寸

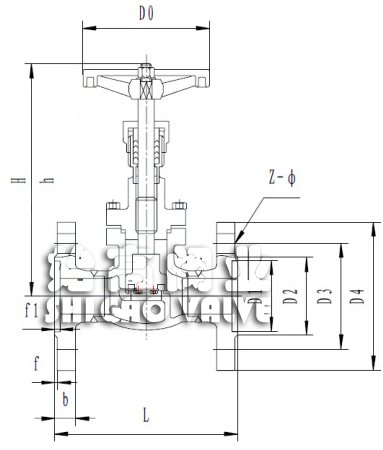

短軸低溫截止閥尺寸圖

產品代號	通徑DN	H	h	L	D0	D1	D2	D3	D4	b	f	f1	z-d
S327A10	10	155	145	110	75	40	41	60	90	14	2	4	4-14
S327A15	15	155	145	110	75	45	45	65	95	16	2	4	4-14
S327A20	20	185	175	140	100	51	55	75	105	16	2	4	4-14
S327A25	25	185	175	140	100	58	65	85	115	16	2	4	4-14
S327A32	32	215	200	160	120	66	78	100	135	18	3	4	4-14
S327A40	40	215	200	160	120	76	85	110	145	18	3	4	4-18
S327A50	50	270	255	200	160	88	100	125	160	20	3	4	4-18
S327A65	65	270	255	220	200	110	120	145	180	22	3	4	4-18
S327A80	80	360	320	260	200	121	135	160	195	22	3	4	8-18
S327A100	100	360	320	292	240	150	160	190	230	24	3	4.5	8-23

結語

法蘭低溫截止閥用于低溫儲罐的氣向閥或接觸低溫液體面積較小的部位管路。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
