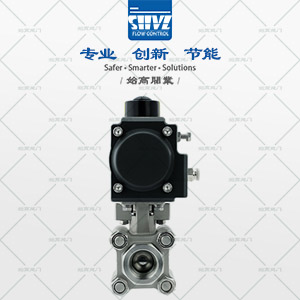

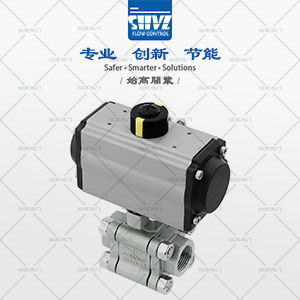

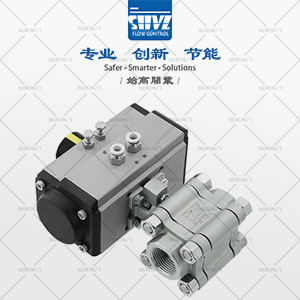

BV-A31F130RL - 氣動三片式高壓球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動三片式高壓球閥 |
| 產品型號： | BV-A31F130RL | 閥體材質： | 不銹鋼304、316、316L |
| 連接方式： | 內螺紋 | 適用壓力： | PN130/2000WOG |
| 公稱通徑： | DN15~DN50 | 驅動方式： | 氣動 |
| 適用介質： | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 適用溫度： | -20°C ~ +150°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動三片式高壓球閥可應用于雙向流體場合，該閥門端口尺寸大，允許通過較大的流量，能夠?qū)崿F(xiàn)密封性的截?cái)啵⻊?wù)壽命時間長，操作力矩小。閥門型號齊全，大承受壓力為13MPa,高工作溫度為260℃，高壓球閥材料有不銹鋼和鍛鋼。接口尺寸為DN15~DN50。三片式高壓球閥配置了CF8M型不銹鋼精鑄件閥體和CF3M型不銹鋼精鑄件端蓋，外型尺寸，表面光潔度高。防吹出閥桿，配置了貝氏碟形墊圈，該墊圈能夠保證較長的閥桿密封壽命。安裝座適用于自動化操作。配置了整體閉鎖裝置的手動操作模式。
1、球閥閥桿采用防吹出設計。
2、階段密封，錐形的閥桿密封墊有效地防止介質在閥桿旋轉過程中的滲漏，并且在異常升壓狀態下，亦能有效防止?jié)B漏。
3、階段密封，一組V形組合填料在被壓縮后往兩旁擴張，從而防止了滲漏。
4、釋放碟形彈簧的預緊力,自動補償填料和閥桿密封墊的磨損。
5、使用閥桿螺母壓緊全部的閥桿密封系統，防止泄漏。
6、止退墊固定閥桿螺母，防止其松開。

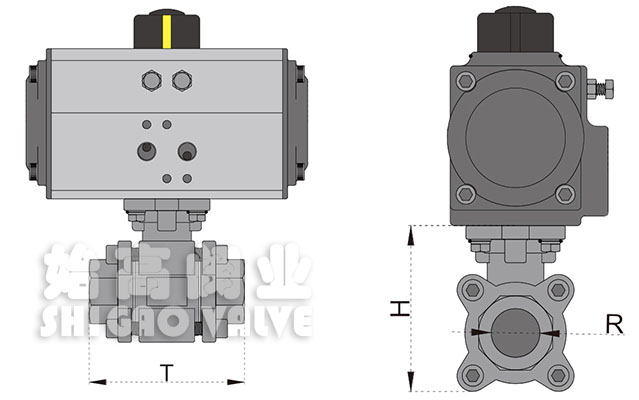

| DN | T | H | R |
| 15 | 75 | 78 | 20 |
| 20 | 88 | 88 | 25 |
| 25 | 92 | 96 | 32 |
| 32 | 110 | 105 | 40 |
| 40 | 120 | 130 | 50 |
| 50 | 140 | 155 | 63 |
氣動三片式高壓球閥適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。2000WOG三片式球閥產品具有結構緊湊、外形精美、智能控制、性能、品質優良、使用方便等諸多特點。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三片式高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
