手動襯膠隔膜閥
| 產品信息 | |
| 產品型號:G41J、G45J | 021-31261651 |
| 產品口徑:DN15-DN400 | m.hsbf-brake.com |
| 產品壓力:1.6MPa | [email protected] |
| 產品材質:鑄鐵、鑄鋼、不銹鋼 | 資料下載 |
| . 詢價請直接撥打021-31261651至銷售部,或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、手動襯膠隔膜閥概述
手動襯膠隔膜閥有G41J襯膠隔膜閥(堰式)和G45J襯膠隔膜閥(直流式)兩種。是一種特殊形式的截?cái)嚅y,它的啟閉件是一塊用軟質材料制成的隔膜,采用EPDM橡膠材料制成,把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿,使閥芯上下運動,同時拉動膜片上下運動使其關閉和打開。
二、手動襯膠隔膜閥參數表
| 公稱通徑:DN15~DN400 | 公稱壓力:0.6MPa、1.0MPa、1.6MPa |
| 連接方式:法蘭連接 | 結構形式:堰式、直流式 |
| 設計標準:GB/T 12239 | 結構長度:JB1688/GB12221 |
| 法蘭標準:GB/T4216;JB/T 78 | 檢驗試驗:GB/T13927 |
三、零部件材質
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | HT250 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr28Ni14Mo2 |
| 3 | 襯里/閥座 | 天然膠、丁基膠、PTFE、FEP | |||||
| 4 | 隔膜 | 橡膠、氟塑料 | |||||
| 5 | 手輪 | HT250 | |||||
四、手動襯膠隔膜閥尺寸表

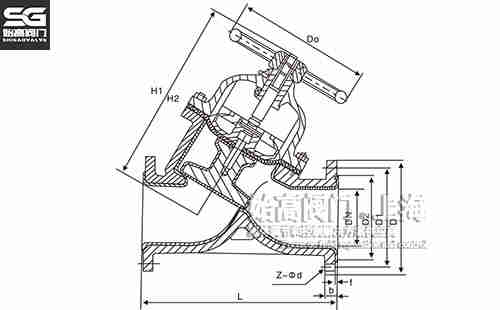

G41J襯膠隔膜閥(堰式)
| 通徑 | L | D | D1 | D0 | N-d | H | H1 | 重量 |
| 15 | 125 | 95 | 65 | 120 | 4-14 | - | - | 3.8 |
| 20 | 135 | 105 | 75 | 120 | 4-14 | - | - | 4.2 |
| 25 | 145 | 115 | 85 | 120 | 4-14 | 121 | 135 | 4.5 |
| 32 | 160 | 135 | 100 | 120 | 4-18 | 132 | 150 | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-18 | 156 | 176 | 9 |
| 50 | 210 | 160 | 125 | 140 | 4-18 | 169 | 195 | 12 |
| 65 | 250 | 180 | 145 | 200 | 4-18 | 202 | 236 | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-18 | 216 | 256 | 24.5 |
| 100 | 350 | 215 | 180 | 280 | 8-18 | 270 | 322 | 38.5 |
| 125 | 400 | 245 | 210 | 320 | 8-18 | 338 | 406 | 60 |
| 150 | 460 | 280 | 240 | 320 | 8-23 | 384 | 464 | 82 |
| 200 | 570 | 335 | 295 | 400 | 8-23 | 518 | 638 | 149 |
| 250 | 680 | 390 | 350 | 500 | 12-23 | 598 | 734 | 240 |
| 300 | 790 | 440 | 400 | 560 | 12-23 | 698 | 778 | 350 |
| 350 | 900 | 500 | 460 | 560 | 16-23 | 723 | 883 | 392 |
| 400 | 1000 | 565 | 515 | 640 | 16-25 | 868 | 1078 | 585 |

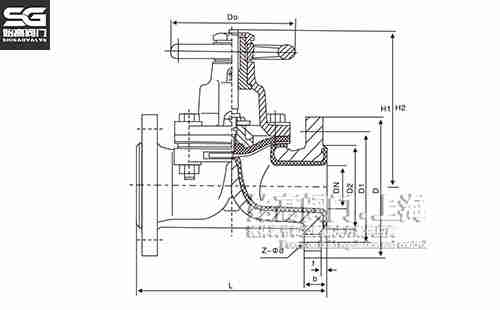

G45J襯膠隔膜閥(直流式)
| 通徑 | L | D | D1 | D0 | N-d | H | H1 | 重量 |
| 32 | 180 | 135 | 100 | 120 | 4-18 | - | - | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-18 | 203 | 216 | 8.5 |
| 50 | 210 | 160 | 125 | 140 | 4-18 | 213 | 229 | 14 |
| 65 | 250 | 180 | 145 | 200 | 4-18 | 248 | 268 | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-18 | 281 | 305 | 30 |
| 100 | 350 | 215 | 180 | 280 | 8-18 | 332 | 362 | 43 |
| 125 | 400 | 245 | 210 | 320 | 8-18 | - | - | 67 |
| 150 | 460 | 280 | 240 | 320 | 8-23 | 450 | 496 | 80 |
| 200 | 570 | 335 | 295 | 400 | 8-23 | 594 | 654 | 150.2 |
| 250 | 680 | 390 | 350 | 500 | 12-23 | 695 | 771 | 238 |
五、襯里材料及使用范圍
| 材料 | 代號 | 適用溫度 | 適用介質 |
| 硬橡膠 | NR | -10℃~85℃ | 除強氧化劑(如硝酸、濃硫酸及過氧化氫等和有機溶劑)、50%氟硅酸、鹽酸、30%硫酸、50%氫氟酸、85%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氰酸鈉、氨水、大部分醇類、有機酸等。 |
| 天然膠 | NR | ≤85℃ | 凈化水、無機鹽、釋放無機酸等 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨,其耐酸性能與天然膠相似 |
| 聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種有機溶劑和除熔融堿金屬、元素氟外的其他腐蝕性介質 |
| 聚三氟氯乙烯 | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、及強氧化劑外的大多數有機酸、無機酸、無機溶劑等 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體及固液等流通介質的輸送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐蝕性,防靜電 |
| 鑄鐵、無襯里 | - | ≤100℃ | 非腐蝕性介質 |
| 不銹鋼、無襯里 | - | ≤150℃ | 一般腐蝕性介質 |
|
