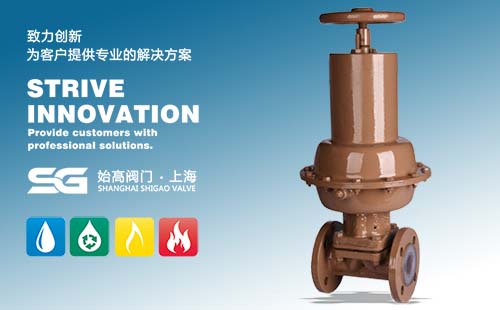

國標氣動隔膜閥

產品信息
產品型號：G6B41J、G6K41J	021-31261651
產品口徑：DN15-DN250	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、國標氣動隔膜閥概述

國標氣動隔膜閥有常閉和常開兩種，G6B41J常閉氣動隔膜閥，不通氣源時，閥體為常閉狀態，通氣后開。G6K41J常開氣動隔膜閥，不通氣源時，閥體為常開狀態，通氣后關。本閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

二、國標氣動隔膜閥參數表

公稱通徑：DN15~DN250	公稱壓力：0.6MPa、1.0MPa
連接方式：法蘭連接	設計標準：GB/T 12239
結構長度：JB1688/GB12221	法蘭標準：JB/T79-94；GB9113.1-26
檢驗試驗：GB/T13927	控制方式：氣動

三、零部件材質

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	HT250	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr28Ni14Mo2
3	襯里/閥座	天然膠、丁基膠、PTFE、FEP
4	隔膜	橡膠、氟塑料
5	氣缸	球墨鑄鐵
6	活塞	WCB
7	手輪	HT250

四、國標氣動隔膜閥尺寸表

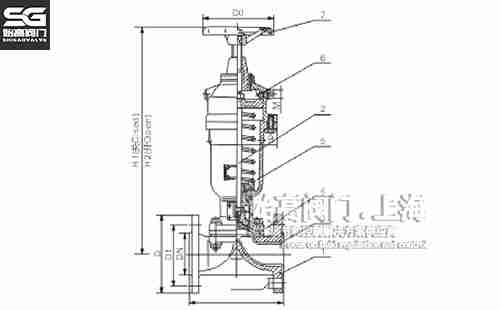

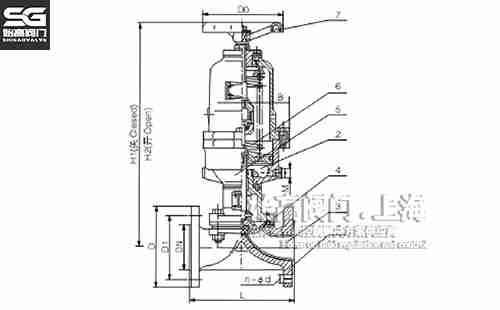

G6B41J常閉氣動隔膜閥尺寸圖 G6K41J常開氣動隔膜閥尺寸圖

G6B41J常閉氣動隔膜閥

通徑	L	D	D1	H1	H2	D0	B	氣源壓力	氣源接頭	耗氣量	重量
15	125	95	65	-	-	-	-	-	-	-	-
20	139	105	75	296	310	120	94	0.4	10×1	2.395×102	8
25	145	115	85	398	416	140	120	0.4	12×1.25	6.082×102	15
32	160	140	100	406	426	140	120	0.4	12×1.25	6.082×102	17.5
40	180	150	110	464	489	160	185	0.4	12×1.25	1.235×103	26
50	210	165	125	-	-	160	-	0.5	-	-	32
65	250	185	145	645	685	200	245	0.5	16×1.5	3.725×103	56.5
80	300	200	160	710	760	240	330	0.5	16×1.5	9.458×103	94.5
100	350	220	180	832	900	320	380	0.5	20×1.5	1.409×104	170
125	400	250	210	933	1113	320	470	0.5	20×1.5	2.868×104	229
150	460	285	240	1275	1395	400	470	0.5	20×1.5	4.619×104	387
200	570	340	295	-	-	-	-	-	-	-	-

G6K41J常開氣動隔膜閥

通徑	L	D	D1	H1	H2	D0	B	氣源壓力	氣源接頭	耗氣量	重量
15	125	95	65	-	-	-	-	-	-	-	-
20	139	105	75	-	-	-	-	-	-	-	-
25	145	115	85	306	320	120	94	0.4	10×1	2.395×102	7.5
32	160	140	100	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40	180	150	110	415	435	140	120	0.4	12×1.25	6.082×102	16
50	210	165	125	463	488	160	185	0.4	12×1.25	1.235×103	24.5
65	250	185	145	620	660	160	245	0.5	16×1.5	3.725×103	30
80	300	200	160	627	667	200	245	0.5	16×1.5	3.725×103	51.5
100	350	220	180	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125	400	250	210	804	872	320	380	0.5	20×1.5	1.409×104	133
150	460	280	240	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200	570	340	295	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
