電動法蘭球閥的標準及介紹
更新時間：2021-12-05 12:03:15 信息來源：電動法蘭球閥的標準及介紹

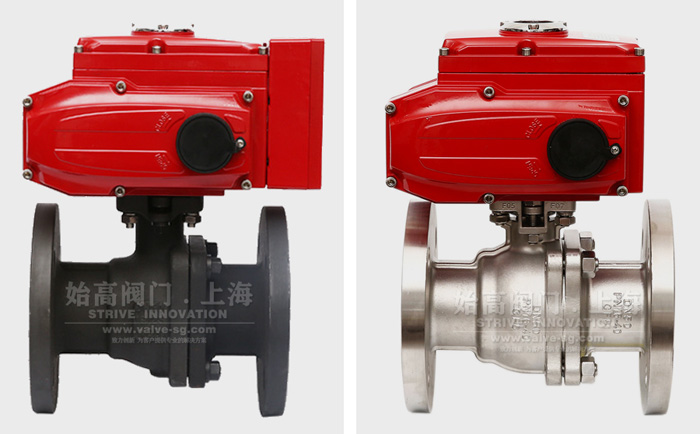

電動法蘭球閥是由電動執行結構和球閥組成的一種快速切斷的電動球閥，根據應用場合的不通有普通開關型和調節型可選，根據材質可分為Q941F-16C電動碳鋼球閥和Q941F-16P電動不銹鋼球閥。閥門主體材料為精密鑄造的不銹鋼或碳鋼，如下圖：
可用于多種腐蝕性介質，也可以用于低溫或者高溫的工作使用環境，選擇不同功能的不銹鋼球閥可以滿足多種不同的工藝需求。通過電動執行機構的電機控制閥桿轉動實現閥門的開閉，以實現就地控制和遠距離集中控制特別適用于高空環境下和高危等不宜人為操作的環境，適用于需要快速關閉的場合。

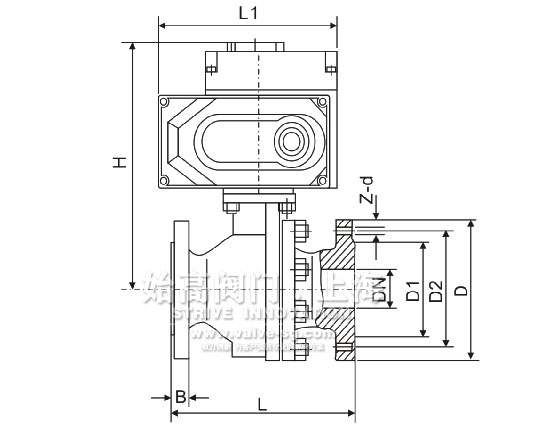

相關尺寸：
| 通徑DN | L | D | D2 | D1 | B | H | L1 | Z-d |
| 15 | 130 | 95 | 65 | 45 | 14 | 176 | 161 | 4-14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 180 | 161 | 4-14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 182 | 161 | 4-14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 188 | 161 | 4-18 |
| 40 | 180 | 145 | 1110 | 85 | 16 | 198 | 161 | 4-18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 203 | 161 | 4-18 |
| 65 | 200 | 180 | 145 | 120 | 18 | 222 | 188 | 4-18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 237 | 188 | 8-18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 281 | 268 | 8-18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 300 | 268 | 8-18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 300 | 268 | 8-23 |
| 200 | 400 | 335 | 1295 | 265 | 26 | 368 | 268 | 13-23 |
| 250 | 533 | 405 | 335 | 320 | 30 | 418 | 268 | 12-25 |
電動法蘭球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行結構的連接采用直連方式，電動執行機構內置伺服系統，無需另配伺服放大器，輸入4~20mA信號及220V AC電源即可控制運轉。
