氣動三通球閥(法蘭、螺紋)的主要零部件

更新時間：2021-12-05 12:16:16 信息來源：氣動三通球閥(法蘭、螺紋)的主要零部件

氣動三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。根據連接形式可分為氣動法蘭三通球閥(Q645F-16P/Q644F-16P)和氣動螺紋三通球閥(Q614F-16P/Q615F-16P)。兩閥座密封氣動三通球閥具有機構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封氣動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任意通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

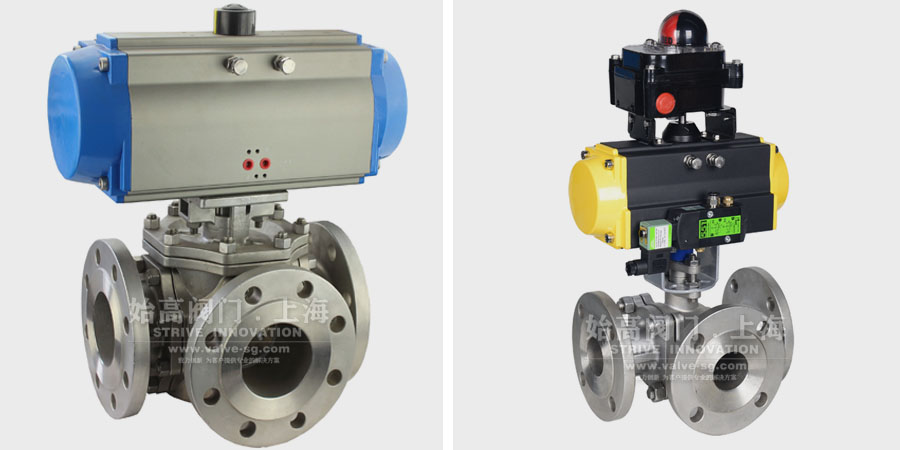

氣動法蘭三通球閥

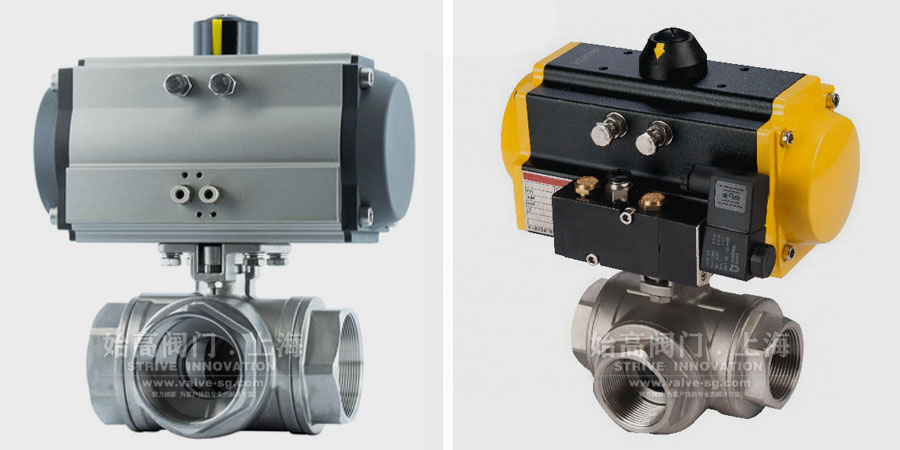

氣動螺紋三通球閥

上海始高氣動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混流。

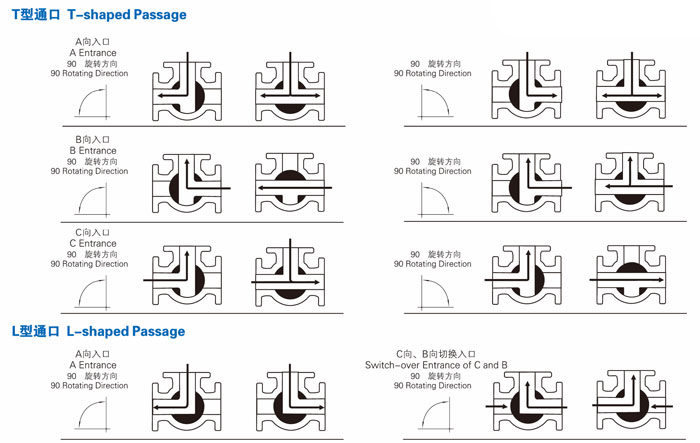

三通球閥用于換向分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通既可制成L型通口也可制成T型通口，下圖為T形通口與L型通口區別圖：

三通球閥流向圖

主要零件材質表：

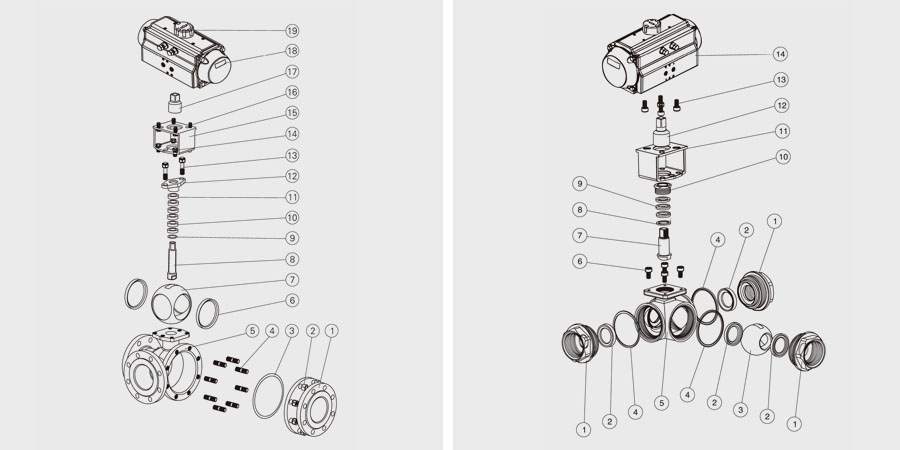

氣動三通球閥結構

法蘭連接：

序號	名稱	C	P	H
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	墊片	PTFE、石墨金屬?gòu)?fù)合墊
4	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥座	PTFE、尼龍、PPL、硬質合金
7	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2T
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2T
9	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2T
10	填料	PTFE、柔性石墨
11	襯套	PTFE復合軸承
12	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置	AT系列、AW系列
19	位置指示器	塑料

螺紋連接：

序號	名稱	材質
1	接頭	不銹鋼CF8、CF8M、CF3、CF3M
2	閥座	PTFE、尼龍、PPL
3	球體	不銹鋼304、304L、316、316L
4	墊片	PTFE
5	閥體	不銹鋼CF8、CF8M、CF3、CF3M
6	螺栓	不銹鋼304
7	閥桿	不銹鋼304、304L、316、316L
8	墊片	不銹鋼304、316L
9	填料	PTFE
10	壓蓋	不銹鋼304、316
11	連接支架	不銹鋼CF8
12	連接套	不銹鋼304
13	螺栓	不銹鋼304
14	氣動裝置	AT系列
