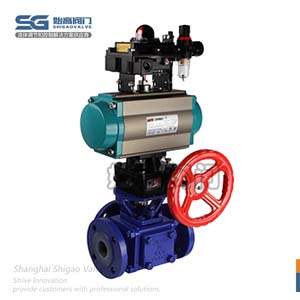

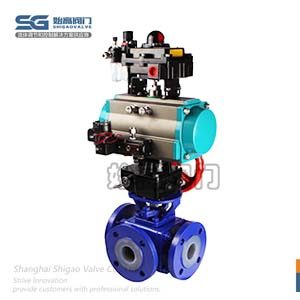

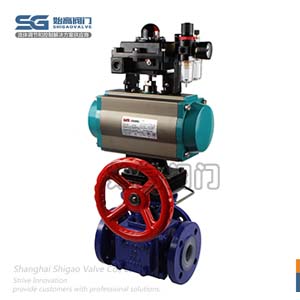

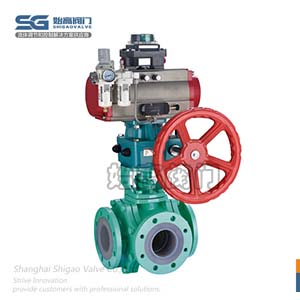

氣動襯氟三通球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動襯氟三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動襯氟三通球閥
產品型號：	Q644F46/Q645F46	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭式	適用壓力：	PN1.6Mpa-6.4Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、油、酸堿物等具有強腐蝕性的介質	適用溫度：	-10℃~180℃
執行器形式：	AT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動襯氟三通球閥是由角行程活塞式氣動執行器及三通襯氟球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料。能達到切斷腐蝕性介質與閥體外殼的接觸，故密封性能好。改閥可配閥門定位器輸入控制信號（4~20mA DC或1~5V DC）氣源即可控制運轉，亦可配行程限位開關、電磁閥、減壓閥及0~0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門開關。兩閥座密封三通換向球閥具有結構緊湊、外觀美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于酸、減等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

結構特點Features

1、耐腐蝕，能耐許多介質（包括濃硝酸和王水）的腐蝕；
2、流通能力大，且介質流向不受限制；
3、密封性能好、泄漏量小，密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低；
4、除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質；
5、結構簡單，維修方便。

流通道示意圖Flow channel diagram

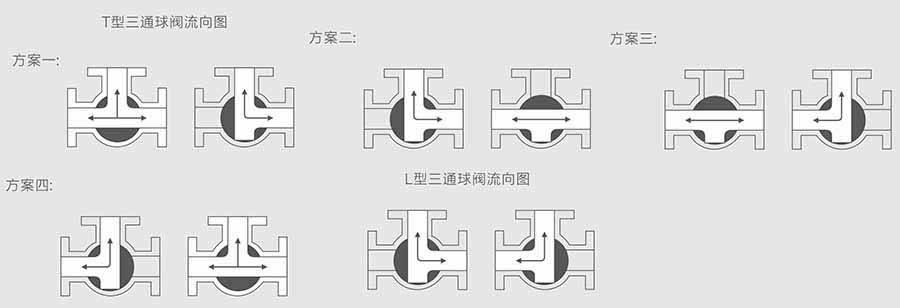

襯氟三通球閥分L型和T型，介質流通方向見下圖。L型襯氟三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通；T型襯氟三通球閥適用于介質的分流、合流或流向切換，T型孔道相互連通或其中兩個通道連通，襯氟三通球閥采用四個閥座，能保證每個通道密封。

氣動襯氟三通球閥流道圖

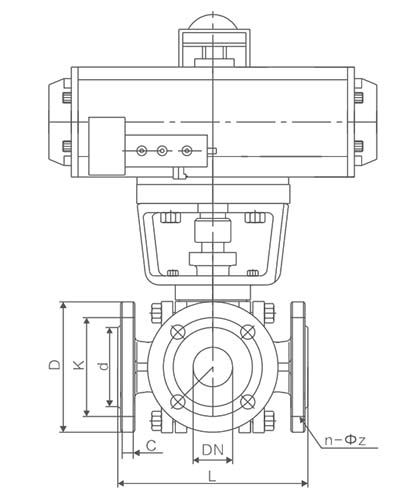

外形尺寸Overall Dimension

氣動襯氟三通球閥流道圖

DN	D	K	d	C	f	n-z
15	80	55	40	12	2	4-12
20	90	65	50	14	2	4-12
25	100	75	60	14	2	4-12
32	120	90	70	14	2	4-14
40	130	100	80	14	2	4-14
50	140	110	90	14	2	4-14
65	160	130	110	14	2	4-14
80	190	150	125	16	2	4-18
100	210	170	145	16	2	4-18
125	240	200	175	18	2	8-18
150	265	225	200	18	2	8-18
200	320	280	255	20	2	8-18

結語Conclusion

氣動襯氟三通球閥采用了氟塑料作為球閥的內襯，使其具有普通球閥的優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，氣動三通襯氟球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。
