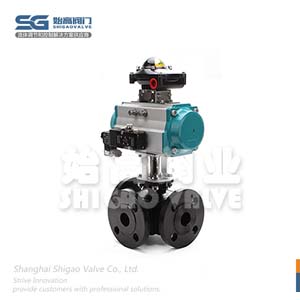

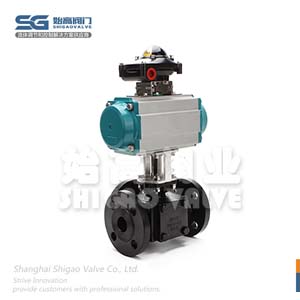

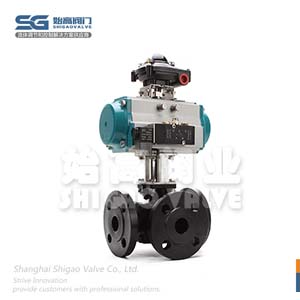

氣動法蘭三通球閥

內容摘要

Q644(5)F氣動法蘭三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動法蘭三通球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動法蘭三通球閥
產品型號：	Q644F/Q645F	閥體材質：	不銹鋼CF8/CF8M
連接方式：	法蘭	適用壓力：	PN16、PN25、PN40 、PN64等
公稱通徑：	DN15~DN400	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20~300℃
流道類型：	L型/T型	閥座襯里：	PTFE、PPL、硬密封等
閥板材質：	WCB、304、316、316L等	附件可選：	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

Q644(5)F氣動法蘭三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料復合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況制成L型或T型通道。

氣動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。

結構特點Features

1、實心球芯，用料足。同等規格產品比同行重。
2、耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
3、高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接，互換性好。
4、硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。

閥門細節Details of valves


閥體為硅溶膠精鑄件，細膩美觀，閥體加厚精細耐磨，壽命長。	采用日本大金密封，止推墊一級密封，O型圈二級密封，填料三級密封。

ISO 5211高平臺設計可適配國內外電動/氣動執行器，直接安裝，不需要支架。	防火設計：火災燒毀 PTFE 密封件，內部設計金屬密封；防靜電裝置：通過防靜電鋼珠，消除靜電；雙碟簧防微泄露：預先壓緊變形的雙碟簧，釋放變形再次壓緊，防微泄露。

外形尺寸Overall Dimension

氣動法蘭三通球閥尺寸圖

DN	L	H1	D	D1	D2	T	f	N-D
15	155	65	95	65	45	16	2	4-14
20	165	65	105	75	58	18	2	4-14
25	181	68	115	85	68	18	2	4-14
32	190	79	140	100	78	18	2	4-18
40	212	85	150	110	88	18	2	4-18
50	232	93	165	125	102	18	2	4-18
65	290	121	185	145	122	18	2	8-18
80	310	153	200	160	138	20	2	8-18
100	350	171	220	180	158	20	2	8-18

流通道示意圖Flow channel diagram

氣動法蘭三通球閥的流通道示意圖

結語Conclusion

氣動法蘭三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái)�，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕�(jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
