遙控浮球閥是利用控制回路中浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的閥門，是聚多種功能的水力操作式閥門。能有效的控制水塔或水箱液面，適合接通或截斷管道中的流體。液位控制準確，水位不受壓力波動的干擾，啟閉靈活，密封可靠、使用壽命長，維護保養簡單。適用于高層建筑中的水箱，水池，水塔的自動供水系統。

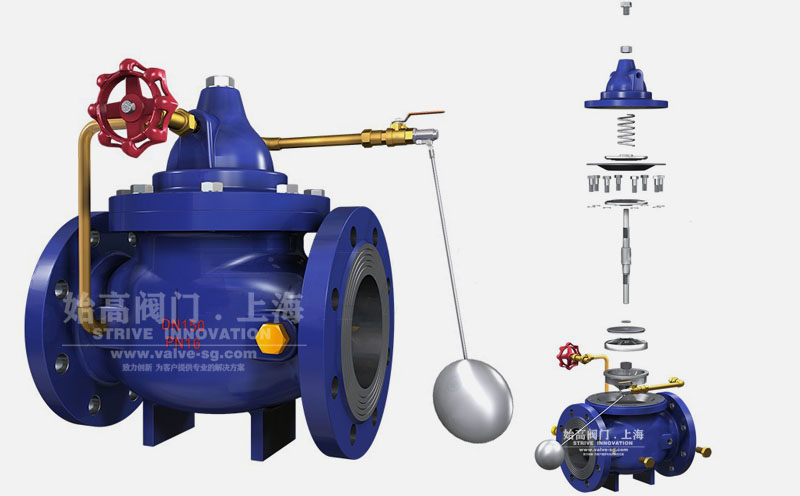

遙控浮球閥結構圖

一、工作原理：

當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔或水池供水。

當水塔或水池的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降，主閥再次開啟繼續供水，保持液面的設定高度。

浮球閥工作原理動態圖

二、特點：

1、遙控浮球閥由主閥、針閥、球閥、浮球閥、過濾器等組成水力控制接管系統，調定后，自動控制液面高度。

2、遙控浮球閥直接利用液面控制，不需要其他裝置和能源，保養簡便，液面控制準確高，不受水壓影響，密封較為可靠。

三、設計要點：

1、根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵、銅、球墨鑄鐵、碳鋼、不銹鋼等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。

2、公稱壓力等級有1.0、1.6和2.5MPa，管道輸送的介質的工作壓力應小于或等于閥門的公稱壓力值。

四、試驗及檢測方法：

遙控浮球閥殼體采用靜水壓試驗，試驗介質為常溫水，試驗壓力：20℃時試驗壓力大于或等于閥門殼體材料在38℃時壓力額定值的1.5倍。如下表：

NPS	DN	試驗尺寸時間S
≤6	≤150	120
8~10	200~250	180
12~16	300~400	240
18~24	450~600	300
公稱尺寸DN＞600時，試驗時間應按照比列增加

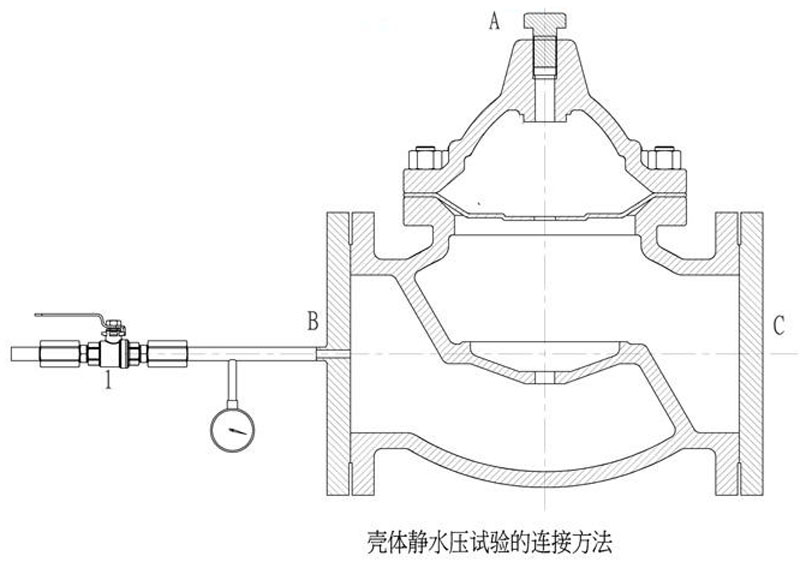

殼體靜水壓試驗的連接方式如下圖：

遙控浮球閥靜水壓試驗

1、在B端和C端用閥門壓力試驗專用法蘭或閥門壓力試驗專用設備封閉閥體兩端。

2、打開閥門1，從進口B出進水，直到水從A處冒出(注水之前A處應與大氣相通)，然后用螺塞將B處堵住。

3、在進口端施加壓力，當試驗壓力達到規定值后，保持此試驗壓力并持續規定的時間的同時，檢驗閥門有誤滲漏。

五、安裝及調試試驗：

安裝要求：
1、在安裝本閥前，應將管道沖洗干凈，可視水質情況一年保養一至二次。
2、優先考慮水平安裝。
3、閥前應裝有截止閥或閘閥以便于維修。
4、主閥和浮球閥即整體安裝亦可遙控安裝，水管要求固定，勿受震動。
5、安裝時注意箭頭所指方向與介質的流向是否一致。
6、連接法蘭時，各緊固螺栓應對稱均勻擰緊。

安裝示意如下圖：

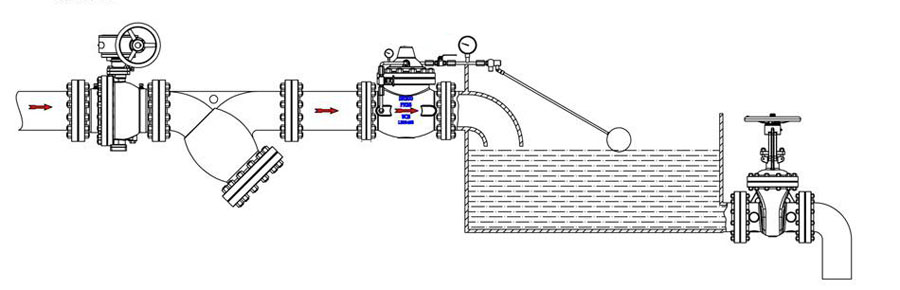

遙控浮球閥安裝示意圖

調試：本閥安裝于給水系統后進行調試，開啟截止閥，開啟主閥水力控制系統的針型閥2圈到4圈，球閥全開，使主閥控制閥內充滿介質后，關閉球閥，調試其密封性能，然后球閥打開，依據浮球液面的升降，調節本閥的工作性能。
