J744X角式液動排泥閥

產品信息
產品型號：J744X	021-31261651
產品口徑：DN80-DN400	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵、球墨鑄鐵、碳鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業(yè)QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、角式液動排泥閥概述

J744X角式液動排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或比以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制成，其壽命達兩年以上。開啟速度快，一般在15秒內閥板以全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控液壓缸，則能實現遠控、自控等。若配手動裝置�？梢�4-12臺一排安裝，同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節(jié)約能源。

二、角式液動排泥閥參數表

公稱通徑：DN80-DN400	公稱壓力：1.0MPa-1.6MPa
適用介質：水、污水	適用溫度：0℃-80℃
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼	法蘭連接標準：GB/T17241.6-98

三、角式液動排泥閥尺寸表

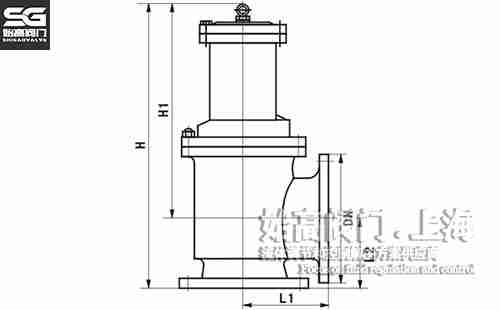

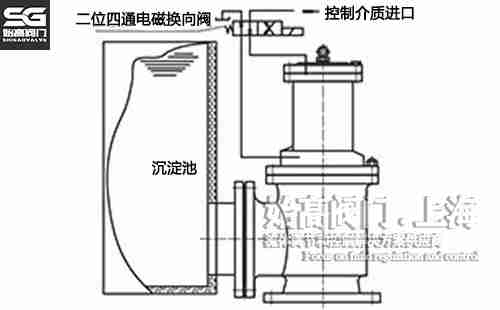

角式液動排泥閥尺寸 J744X角式液動排泥閥安裝示意圖

DN	H	L1	L2	D	D1	z-φd
80	480	135	125	195	160	4-18
100	500	160	125	215	180	4-18
150	620	205	145	280	240	8-23
200	735	220	185	335	295	8-23
250	805	260	205	390	350	12-23
300	940	280	245	440	400	12-23
350	1100	305	270	500	460	16-23
400	1200	335	310	565	215	16-25

四、工作原理

液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件密封性能好，經久耐用。開啟速度快，一般在15秒鐘內閥瓣已全開，閥瓣與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換向閥指控液壓缸則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節(jié)約能源。

五、產品應用

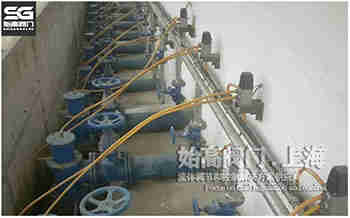

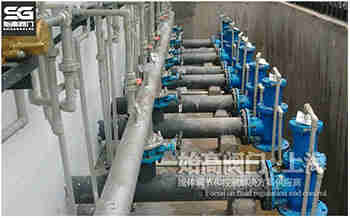

液動角式排泥閥水廠應用安裝角式液動排泥閥J744X水廠應用

角式液動排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可安裝在工作介質為水、氣、油等工業(yè)管道中作截流用。

六、產品圖片

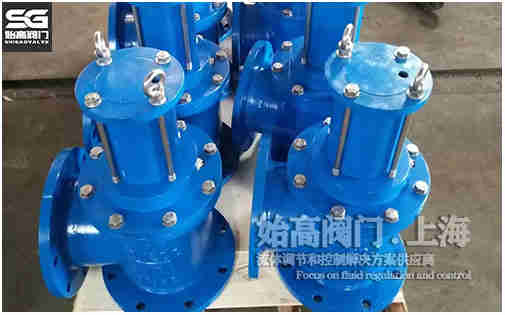

J744X液動角式排泥閥實物角式液動排泥閥實物

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的角式液動排泥閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
