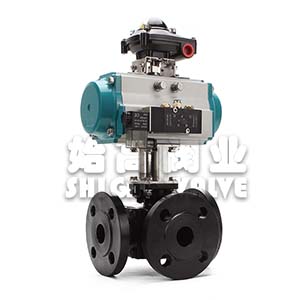

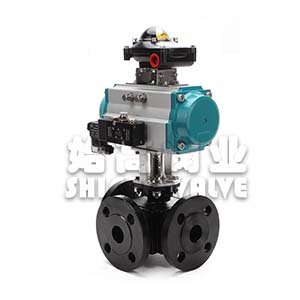

防爆氣動三通球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

防爆氣動三通球閥參數表

產品品牌：	始高閥門	產品名稱：	防爆氣動三通球閥
產品型號：	Q644F/Q645F	閥體材質：	碳鋼WCB/不銹鋼CF8/CF8M
連接方式：	法蘭	適用壓力：	PN16、PN25、PN40 、PN64等
公稱通徑：	DN15~DN400	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20~300℃
流道類型：	L型/T型	閥座襯里：	PTFE、PPL、硬密封等
閥板材質：	WCB、304、316、316L等	附件可選：	防爆電磁閥、防爆回信器、空氣過濾減壓閥、電氣定位器、手輪機構
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

防爆氣動三通法蘭球閥配套雙作用或者單作用氣動執行器，配以防爆行程限位開關（可先隔爆）、防爆電磁閥（可先隔爆）、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

結構特點Features

1、實心球芯，用料足。同等規格產品比同行重。
2、耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
3、高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接，互換性好。
4、硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。

閥門細節Details of valves

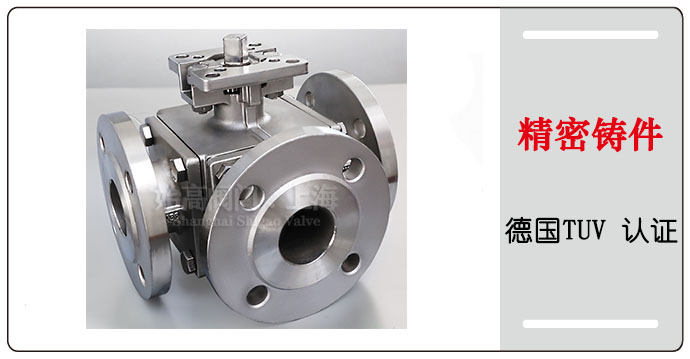

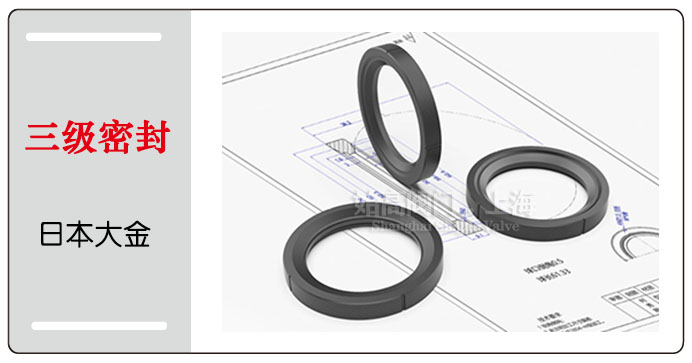

閥體為硅溶膠精鑄件，細膩美觀，閥體加厚精細耐磨，壽命長。	采用日本大金密封，止推墊一級密封，O型圈二級密封，填料三級密封。

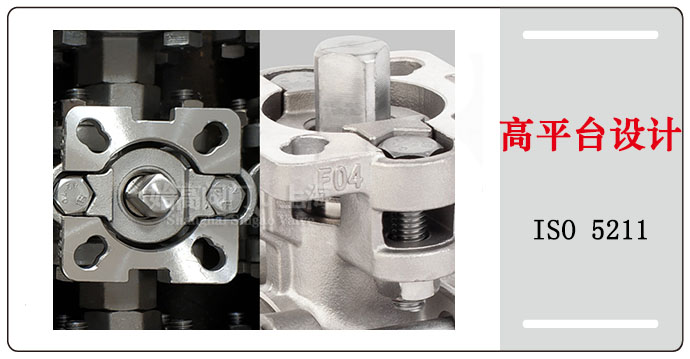

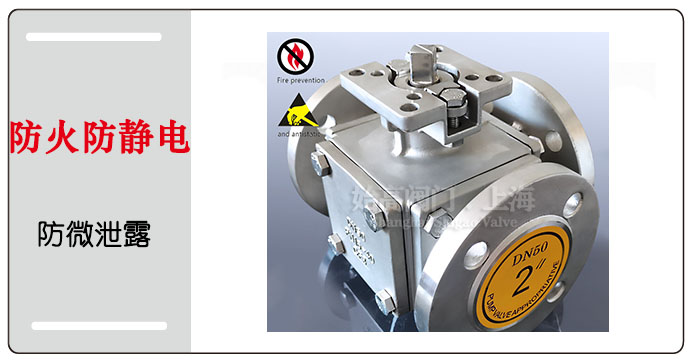

ISO 5211高平臺設計可適配國內外電動/氣動執行器，直接安裝，不需要支架。	防火設計：火災燒毀 PTFE 密封件，內部設計金屬密封；防靜電裝置：通過防靜電鋼珠，消除靜電；雙碟簧防微泄露：預先壓緊變形的雙碟簧，釋放變形再次壓緊，防微泄露。

外形尺寸Overall Dimension

氣動法蘭三通球閥尺寸圖

DN	L	H1	D	D1	D2	T	f	N-D
15	155	65	95	65	45	16	2	4-14
20	165	65	105	75	58	18	2	4-14
25	181	68	115	85	68	18	2	4-14
32	190	79	140	100	78	18	2	4-18
40	212	85	150	110	88	18	2	4-18
50	232	93	165	125	102	18	2	4-18
65	290	121	185	145	122	18	2	8-18
80	310	153	200	160	138	20	2	8-18
100	350	171	220	180	158	20	2	8-18

流通道示意圖Flow channel diagram

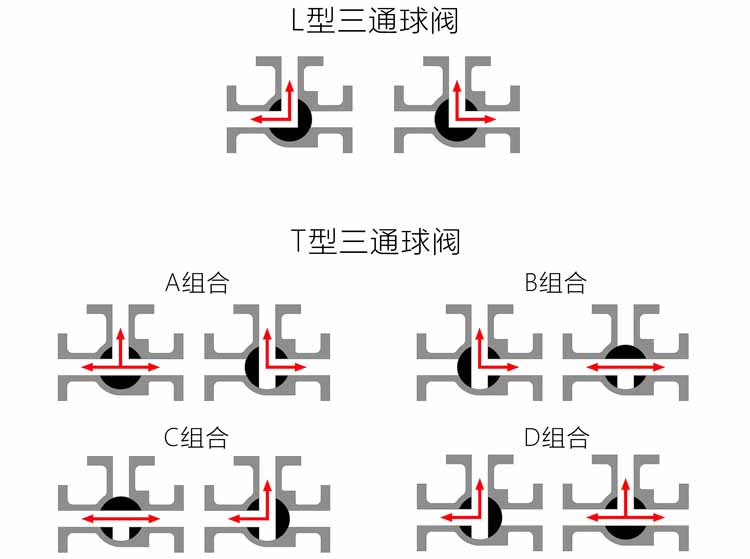

氣動法蘭三通球閥的流通道示意圖

結語Conclusion

防爆氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái)啵鸬椒峙渥饔�，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕�(jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆氣動三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
