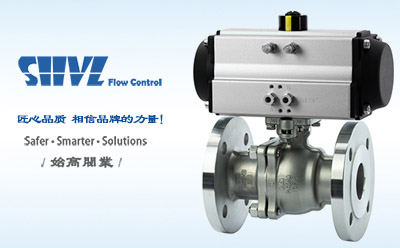

氣動化工部法蘭球閥

內容摘要

氣動化工部法蘭球閥由化工部法蘭連接球閥和氣動執行器組成，閥軸三重密封結構，全系全通徑標準，過流阻力基本為0，加大號AT氣動執行器，閥軸防飛出設計，球體為精密實心球體，大金四氟閥座。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動化工部法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動化工部法蘭球閥
產品型號：	HQ641F	閥體材質：	不銹鋼304、316、316L
連接方式：	法蘭	適用壓力：	1.6Mpa-4.0Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等	適用溫度：	-20°C ~ +150°C/-20°C ~ +220°C
設計標準：	GB/T 12237-2007	結構長度：	GB/T 12221
法蘭連接：	GB/T9112-9124,HG/T20592-2009,/JB/T74-90	壓力與溫度：	GB/T9131、ASME B16.34
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動化工部法蘭球閥由化工部法蘭連接球閥和氣動執行器組成，閥軸三重密封結構，全系全通徑標準，過流阻力基本為0，加大號AT氣動執行器，閥軸防飛出設計，球體為精密實心球體，大金四氟閥座。化工部法蘭球閥為一種整體法蘭球閥，主要由閥體、內法蘭、墊料箱和球芯組成，墊料箱、閥體組成三通結構形式。其特征在于球芯裝于閥體內靠內法蘭螺母壓緊，組成閥體整體構造。墊料箱處設有包括雙向燕尾密封圈、桃形壓圈、壓簧、閥門脂和雙向擋塊的下裝式閥桿密封自緊機構。閥門外形為法蘭花鍵頸狀。

結構特點Features

（1）流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

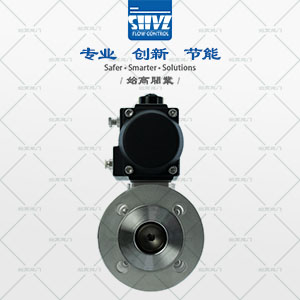

閥門細節Details of valves

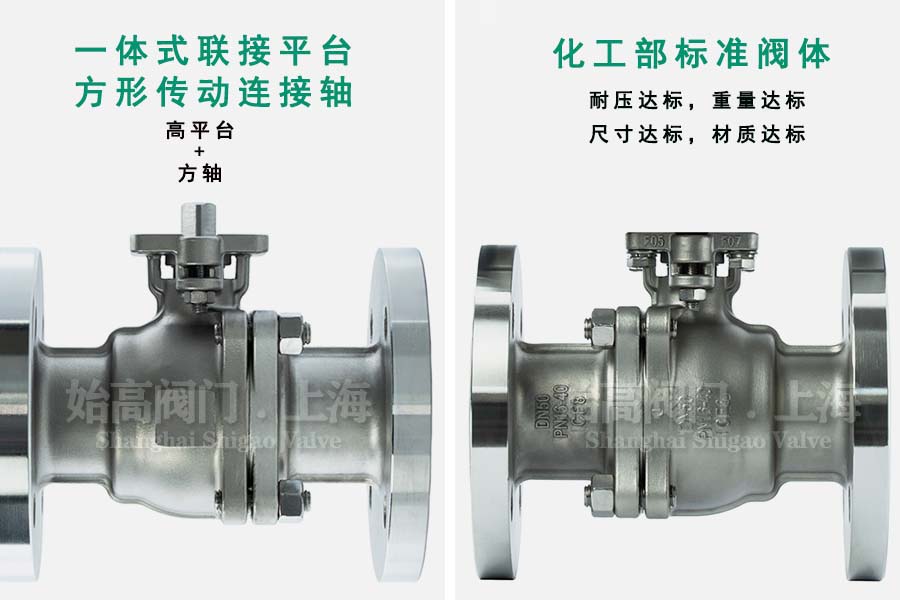

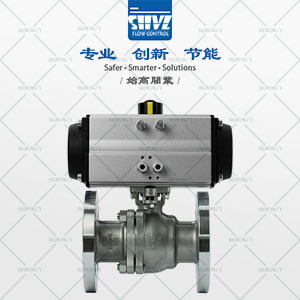

氣動化工部法蘭球閥細節圖1

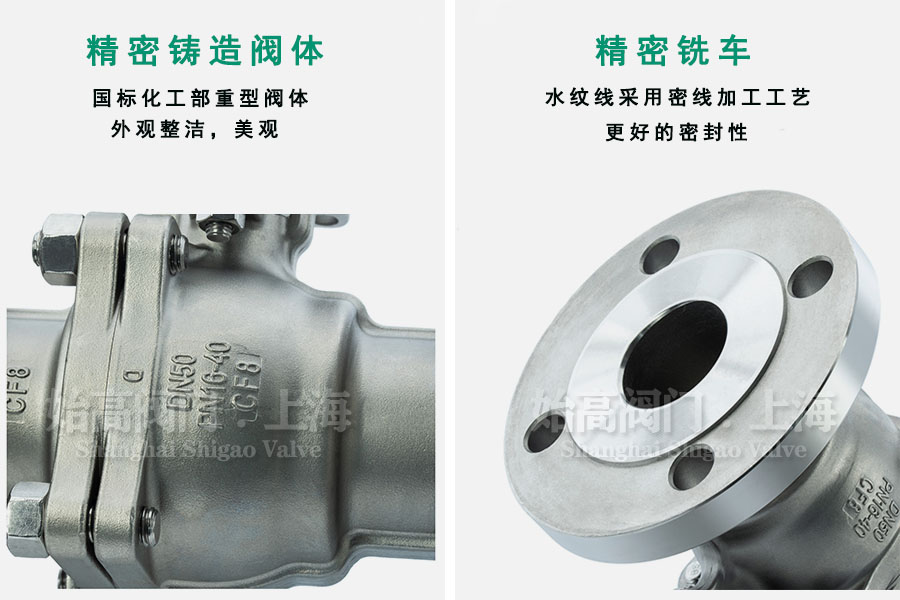

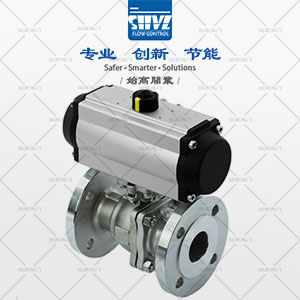

氣動化工部法蘭球閥細節圖2

外形尺寸Overall Dimension

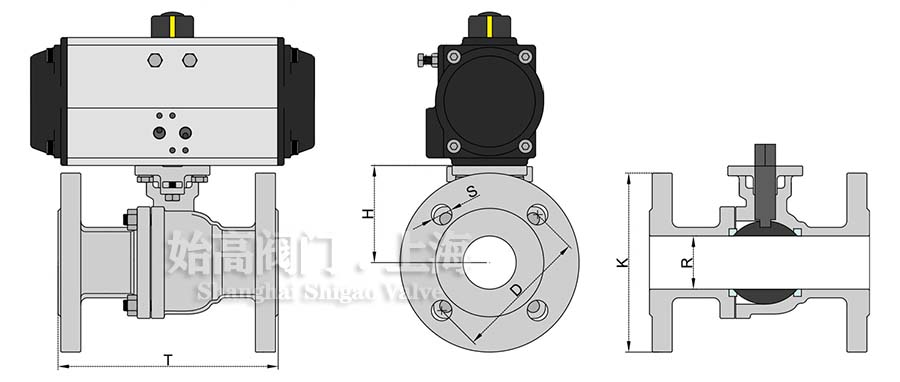

氣動化工部法蘭球閥尺寸圖

壓力：4.0MPa
DN	L	T	K	H	Q	N	W	R	S	D
15	147	130	95	52	72	20	72	15	4-14	65
20	147	130	105	56.5	72	20	72	20	4-14	75
25	172	140	115	65	88	20	83	25	4-14	85
32	184	165	140	73.5	100	20	95	32	4-18	100
40	204	165	150	81.5	109	20	103	40	4-18	110
50	262	203	165	89	117	20	109	50	4-18	125
65	268	222	185	116	133	20	121	65	8-18	145
80	301	241	200	127	155	30	143	80	8-18	160
100	394	305	235	149.5	173	30	152	100	8-18	180
壓力：1.6MPa
65	268	222	185	116	133	20	121	65	8-18	145
80	301	241	200	127	155	30	143	80	8-18	160
100	394	305	220	138	173	30	152	100	8-18	180
125	458	356	250	173	198	30	174	125	8-18	210
150	528	394	285	204	232	30	206	150	8-22	240
200	532	457	340	256	257	30	226	200	12-22	295

結語Conclusion

氣動化工部法蘭球閥可廣泛適用于石油、化工、建筑等領域作管路控制閥門應用。球體不帶有固定軸的球閥,稱為浮動球閥，又稱浮動式球閥。浮動球球閥的閥體內有兩個閥座密封圈，在它們之間夾緊一個球體，球體上有通孔，通孔的直徑等于管道的內徑，稱全徑球閥；通孔的直徑略小于管道的內徑，稱縮徑球閥。球體借助于閥桿可以自由地在閥座密封圈中旋轉。在開啟時，球孔與管道直徑對準，已保證管道工作介質阻力zui小。當閥桿轉動1/4圈時，球孔垂直于閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動化工部法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
