長軸低溫球閥
電動低溫球閥氣動低溫球閥
| 內容摘要 |

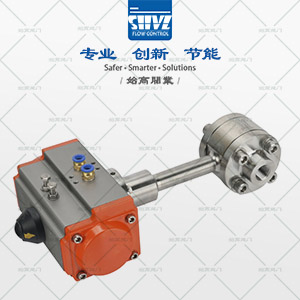

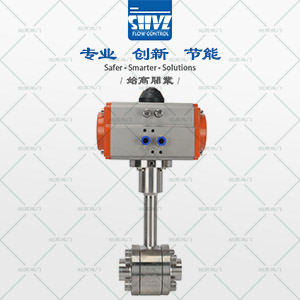

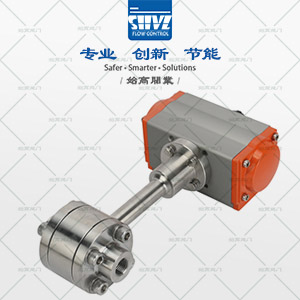

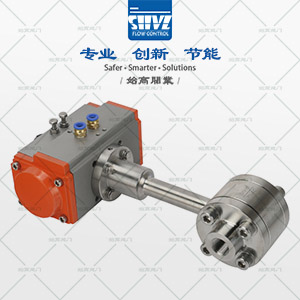

氣動低溫球閥是由鍛鋼長軸低溫球閥和氣動執行器組成，通過0.4~0.7MPa的氣源壓力推動執行機構活塞左右旋轉實現開啟與關閉動作�？杉友b防爆電磁閥，信號反饋（行程開關），空氣過濾減壓閥，手輪裝置來實現控制自動一體化。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動低溫球閥 |
| 產品型號： | DQ611F-40P/DQ661F-40P/DQ641F-40P | 閥體材質： | 不銹鋼304 |
| 連接方式： | 螺紋/法蘭/承插焊/對焊 | 適用壓力： | 4.0MPa |
| 公稱通徑： | DN15~DN200 | 驅動方式： | 氣動 |
| 適用介質： | LNG、LO2、LN2、LAr、CO2等氣、液體 | 適用溫度： | -196℃～+80℃ |
| 執行器形式： | AT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動低溫球閥是由鍛鋼長軸低溫球閥和氣動執行器組成，通過0.4~0.7MPa的氣源壓力推動執行機構活塞左右旋轉實現開啟與關閉動作。可加裝防爆電磁閥，信號反饋（行程開關），空氣過濾減壓閥，手輪裝置來實現控制自動一體化。
承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮，密封部位的結構在溫度變化時不會產生變形。用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度達到-196℃時，開始保溫1-2h，然后取出向外自然處理到常溫，重復循環2次。
閥蓋采用長頸結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果。同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函中間加入潤滑脂形成油密封，降低填料函的壓差，提高密封性能。
使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
低溫球閥具有防止異常升壓結構，由于低溫閥門介質汽化后，其體積急劇膨脹，壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口側連通，或在閥門進口端安置泄壓閥，保證閥門使用。
低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
| 公稱通徑DN | 公稱通徑in | ≥-60℃(頸部長度mm) | ≥-100℃(頸部長度mm) | ＜-100℃(頸部長度mm) |
| 15 | 1/2 | 90 | 110 | 130 |
| 20 | 3/4 | 100 | 110 | 140 |
| 25 | 1 | 100 | 120 | 150 |
| 32 | 1-1/4 | 110 | 120 | 150 |
| 40 | 1-1/2 | 110 | 130 | 160 |
| 50 | 2 | 110 | 130 | 170 |
| 65 | 2-1/2 | 120 | 140 | 180 |
| 80 | 3 | 120 | 150 | 190 |
| 100 | 4 | 130 | 160 | 200 |
| 125 | 5 | 130 | 160 | 200 |
| 150 | 6 | 140 | 170 | 220 |
| 200 | 8 | 140 | 170 | 220 |
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
低溫球閥是石油化工、空氣分離、天然氣等工業不可缺少的重要設備之一，其質量優劣決定著能夠安全、經濟、持續的生產。隨著現代科技的發展，低溫閥門的用途越來越廣。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動低溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
