SG-BVF內螺紋球閥

產品信息
產品型號：SG-BVF	021-31261651
產品口徑：1/8	m.hsbf-brake.com
產品壓力：3000psi-6000psi	[email protected]
產品材質：316不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、內螺紋球閥概述

SG-BVF三件式內螺紋球閥采用四方棒料閥體設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙?jiān)O(shè)備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

二、內螺紋球閥參數表

接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋	通徑尺寸：4.8mm，7.1mm，12.0mm
適用介質：水、氣、油等	閥體材質：316不銹鋼
工作溫度：-28℃-232℃	閥座材料：PCTFE、PEEK
流道特征：直通、三通	zui大工作壓力：3000psig(207bar)-6000psig(413bar)

三、內螺紋球閥的特點

1、用于流路的開通和截?cái)唷?br /> 2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

四、內螺紋球閥尺寸表

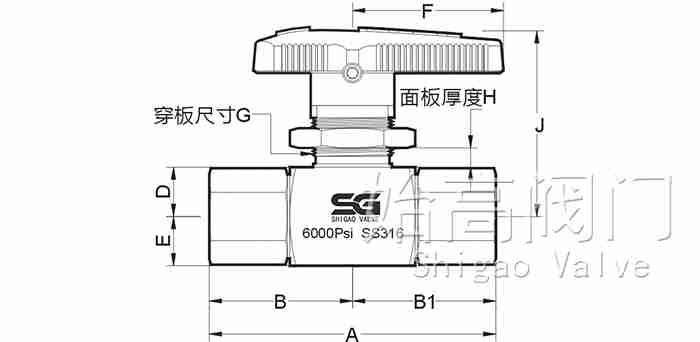

內螺紋球閥尺寸圖

進口/出口	尺寸	通徑	A	B	B1	J	E	D	W	F	C	G
英制管接頭	1/8	2.4	67.4	33.7		38	10	10	20	30	40.6	17
	1/4	5.0	76.2	38.1		38	10	10	20	30	43.2	17
	3/8	5.0	79.4	39.7		38	10	10	20	30	44.4	17
	3/8	6.4	93.4	46.7		45	13	13	22	39	49.3	20
	1/2	10	109	54.9		59	17	17	32	76	-	26.5
	3/4	10	109	54.9		59	17	17	32	76	-	26.5
公制管接頭	3	2.0	67.4	33.7		38	10	10	20	30	40.6	17
	6	5.0	76.2	38.1		38	10	10	20	30	43.2	17
	8	5.0	79.8	38.9		38	10	10	20	30	-	17
	8	6.4	91.6	45.8		45	13	13	22	39	49.3	20
	10	8.0	93.4	46.7		45	15	15	28	51	-	20
	12	10.0	109	54.9		59	17	17	32	76	-	26.5
	14	10.0	109	54.9		59	17	17	32	76	-	26.5
外螺紋 NPT	1/8	5.0	60.5	30.2		38	10	10	20	30	-	17
	1/4	6.4	68.5	34.2		38	10	10	20	39	-	20
	3/8	8.0	86	48		45	15	15	28	57	-	23
	1/2	10.0	105	52.5		59	17	17	32	76	-	26.5
內螺紋 NPT	1/8	5.0	50.4	24.7		38	10	10	20	30	-	17
	1/4	5.0	57.4	28.7		38	10	10	20	30	-	17
	1/4	6.4	76.4	38.2		45	13	13	22	39	-	20
	3/8	8.0	72	43		45	15	15	28	51	-	23
	1/2	10.0	95	47.5		59	17	17	32	76	-	26.5

注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVF內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
