SGJFV江森型電動二通閥

江森型電動二通閥摘要

SGJFV江森型電動二通閥由閥門驅動器和銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。閥門不工作時，由溫控器提供一個開啟信號，使驅動器接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	江森型電動二通閥
產品型號：	SGJFV	閥體材質：	鍛造黃銅
連接方式：	螺紋	公稱通徑：	DN15 DN20 DN25
驅動方式：	電動	適用介質：	冷水；熱水；50%以內的乙二醇水溶液
適用溫度：	0℃~95℃	公稱壓力：	1.6MPa
驅動電機：	磁滯同步電機	啟閉時間：	開約10秒；關約5秒
驅動電壓：	220VAC、50Hz/60Hz(可選24V、110VAC)	環境溫度：	0℃~65℃
功率消耗：	≤7W	允許壓差：	≤0.13MPa
外殼材質：	阻燃PC(內件為阻燃增強PA)	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

SGJFV江森型電動二通閥由閥門驅動器和銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。閥門不工作時，由溫控器提供一個開啟信號，使驅動器接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截斷風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。

樓宇自控閥門是包含制冷、制熱等中央空調系統HVAC在內的各種閥門，應用于風機盤管、冷卻塔、分集水器等各個管道中，涵蓋了電動閥、關斷閥、流量閥等。詳細產品有：電動兩通閥、電動二通閥、電動三通閥、電動混流閥、電動二通調節閥、電動兩通調節閥、動態平衡電動二通閥、動態平衡電動兩通閥、風機盤管閥、電動壓差旁通閥、電動壓差控制閥、溫控器、電動二通球閥等。

二、技術參數

閥門形式	連接螺紋	流量系數	關閉壓差
二通	G1/2	1.5Kv	0.25MPa
三通	G1/2	1.0Kv	0.25MPa
二通	G3/4	2.1Kv	0.25MPa
三通	G3/4	2.3Kv	0.25MPa
二通	G1	2.23Kv	0.1MPa
三通	G1	3.6Kv	0.1MPa

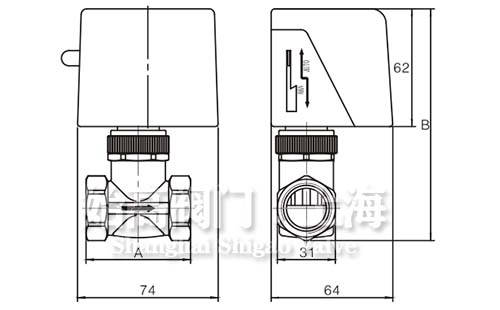

三、外形尺寸表

型號	SGJFV015-S16	SGJFV015-3S16	SGJFV020-S16	SGJFV020-3S16	SGJFV025-S16	SGJFV025-3S16
口徑	G1/2二通	G1/2三通	G3/4二通	G3/4三通	G1二通	G1三通
A	52	55	55	64	70	66
B	120	135	124	137	130	145

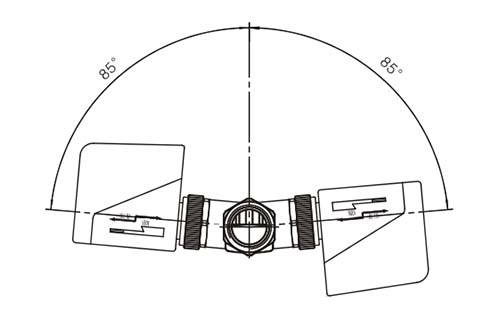

四、安裝示意圖

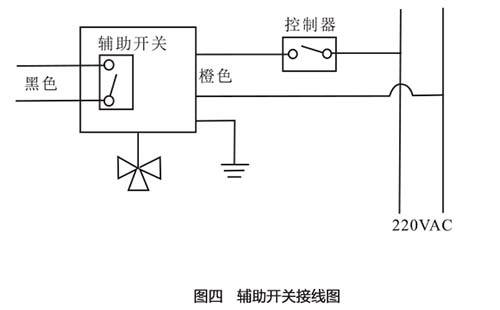

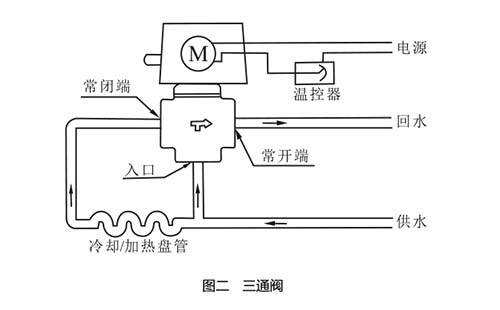

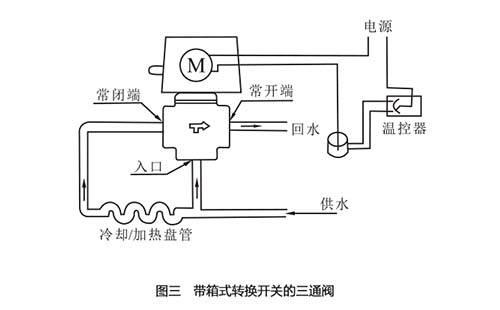

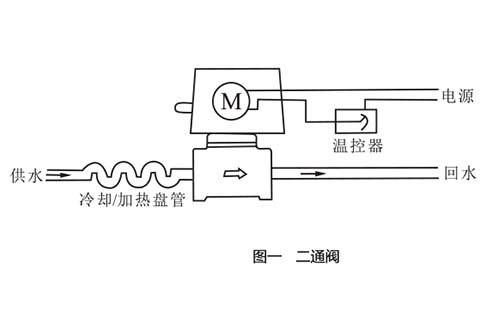

二通閥和三通閥的安裝如圖一、二、三所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體箭頭指向。若帶有輔助開關，其接線如圖四所示。

空調閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的江森型電動二通閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
