黃銅螺紋閘閥

產品信息
產品型號：Z15W-16T	021-31261651
產品口徑：DN15-DN100	m.hsbf-brake.com
產品壓力：1.6MPa	[email protected]
產品材質：黃銅	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、黃銅螺紋閘閥概述

Z15W-16T黃銅螺紋閘閥是管路系統中通過手輪轉驅對閘板沿通道軸線垂直方向移動切斷接通介質的控制部件，全開、全關不可作調節流量。具有流體阻力小，介質流向不受限制的優點。黃銅閘閥均為金屬密封閥門，目前廣泛用于供水系統。

二、黃銅螺紋閘閥參數表

公稱通徑：DN15-DN100	公稱壓力：1.6MPa
適用介質：水、油、氣	適用溫度：-10℃-100℃
閥體材質：黃銅	連接方式：螺紋連接

三、黃銅螺紋閘閥尺寸表

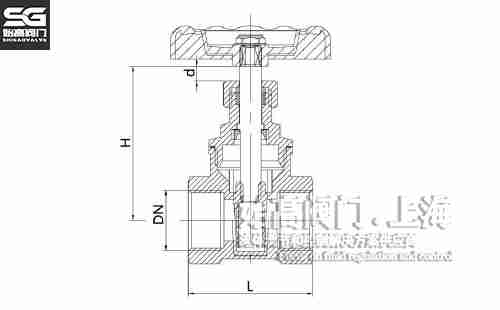

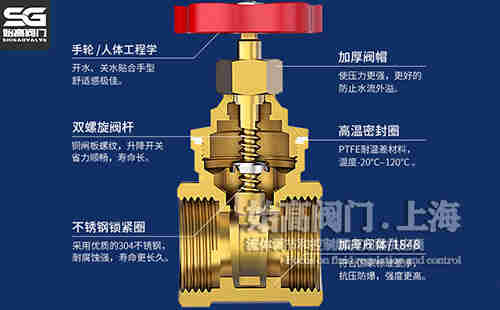

黃銅螺紋閘閥尺寸圖黃銅螺紋閘閥結構圖

DN	L	B	M	D	H
15	43	13	13	55	73
20	47	17	14	55	78
25	50	21	14	60	85
32	55	27	15	70	100
40	60	34	16	70	119
50	69	45	18	85	127
65	87	56	25	100	165
80	92	67	25	110	193
100	108	90	28	125	233

四、產品種類

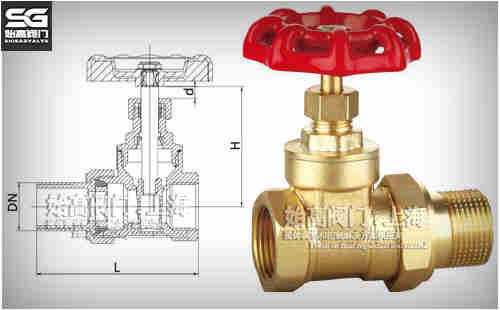

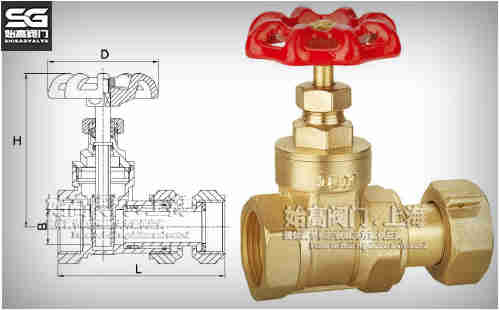

黃銅活接閘閥	黃銅伸縮接閘閥

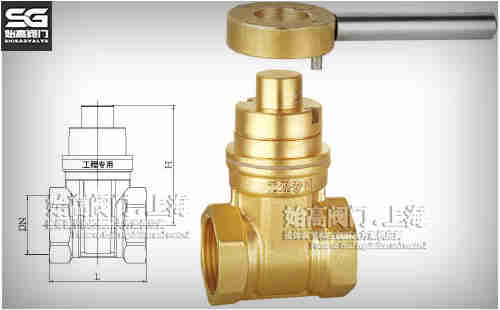

磁性鎖閉閘閥	黃銅鎖閉閘閥

五、黃銅螺紋閘閥的特點

1、閥門流體阻力小。
2、開閉所需外力較小。
3、介質的流向不受限制。
4、全開時，密封面工作介質的沖蝕比截止閥小。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅螺紋閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
