黃銅螺紋截止閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	黃銅螺紋截止閥
產品型號：	J11W	閥體材質：	黃銅
連接方式：	內螺紋	公稱通徑：	DN15~DN100
驅動方式：	自動	適用介質：	水、油、非腐蝕性介質
適用溫度：	-10℃-120℃	公稱壓力：	PN16

一、黃銅螺紋截止閥概述

J11W-16T黃銅螺紋截止閥主要用于切斷介質、調節和節流用。由于閥瓣與開關之間的行程小，密封面又能承受多次啟閉，適用于需要頻繁開、關的場合。截止閥工作介質為水、由、氣等。

二、黃銅螺紋截止閥參數表

公稱通徑：DN15-DN100	公稱壓力：1.6MPa
適用介質：水、油、非腐蝕性介質	適用溫度：-10℃-120℃
閥體材質：黃銅	連接方式：螺紋連接

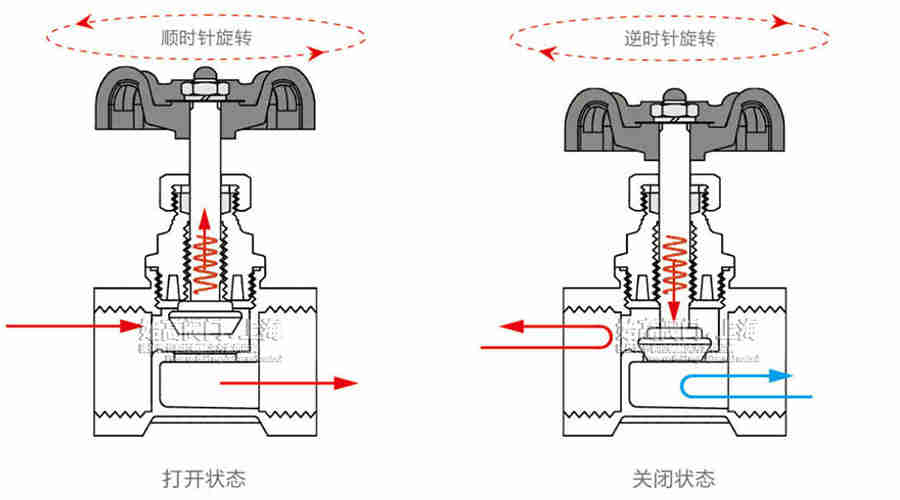

黃銅螺紋截止閥工作原理圖

三、黃銅螺紋截止閥的特點

1、在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。
2、開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小得多。
3、通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。

四、黃銅螺紋截止閥尺寸表

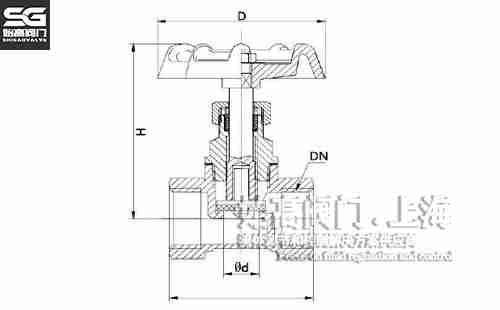

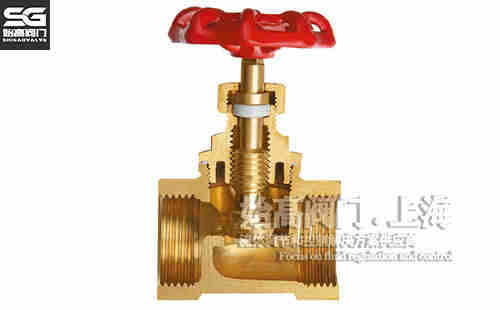

黃銅螺紋截止閥尺寸圖黃銅螺紋截止閥結構圖

DN	L	B	M	D	H
15	46	12.5	12	55	55
20	50.5	13	11	60	60
25	62.5	17	14.5	70	70
32	70	22	14	80	80
40	82	35	17	100	100
50	92	39	19	100	100

五、產品種類

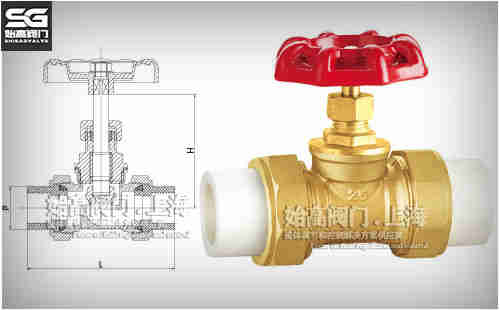

PPR黃銅截止閥	黃銅鎖閉截止閥

六、安裝說明

1、管螺紋連接截止閥，安裝旋緊時應使管子與閥體端面垂直，并扳鉗該螺紋同側的六角或八角部位，不應該扳鉗在另一端的六角或八角部位。
2、在安裝時，密封面材料應保持清潔、干凈。
3、與管端的螺紋相連時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是圓錐管螺紋，否則易導致連接不僅而泄漏。
4、安裝時應注意介質的流動方向與閥體上箭頭方向一致。
5、手輪操作的截止閥可安裝在管道的任何位置。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
