UPVC一體式法蘭塑料球閥

產品信息
產品型號：Q41F-10U	021-31261651
產品口徑：DN15-DN300	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：UPVC	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

UPVC一體式法蘭塑料球閥

UPVC一體式法蘭塑料球閥摘要：

UPVC一體式法蘭塑料球閥Q41F-10U為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針方向旋轉手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。

產品品牌：	始高閥門	產品名稱：	UPVC一體式法蘭塑料球閥
產品型號：	Q41F-10U	閥體材質：	UPVC
連接方式：	法蘭	適用壓力：	PN10
公稱通徑：	DN15-DN300	適用介質：	水、油、氣、酸堿物等
驅動方式：	手動	制造標準：	國標GB、美標ANSI/API

一、產品概述

閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

二、UPVC水用、化工用閥門管道系統特性：

使用溫度：化工管道使用溫度范圍：-20℃~65℃；
給水管道使用溫度范圍：-20℃~55℃；
阻燃性能為自熄性；
衛生性能：給水用管道系統符合GB/T17219；
價格低：材料費用低，不同工況比例不同；
耐腐蝕性：具有優良的耐腐蝕性能，詳見產品耐化學性能腐蝕表；
耐壓高：爆破壓力為工作壓力4~5倍，確保系統品質級安全；
韌性強：具有ji佳的強度和韌性，不會受外力或內壓變化大的情況下造成損害；
管壁光潔：輸送流體時具有較小的摩擦阻力，抑制細菌滋生，流體介質不易附道；
耐老化：化學穩定性好，材料試驗及國內外工程應用實例證明，UPVC正常使用壽命實際超過50年；
保溫性能佳：低熱管道性能，約為鋼材的1/200，節省保溫材料及施工費用；
重量輕：相當于鋼管的1/5，銅管的1/6，搬運、安裝簡單輕松，節約時間及費用；
安裝施工方便：可采用粘接、法蘭、螺紋、焊接等方式連接；
綜合性能高：價格低，內外部光滑、不生銹、不積垢、耐腐蝕性能佳、施工簡便、不傳熱、不導電、阻燃、機械強度高、適用性廣。

三、參數表

公稱通徑：DN15-DN300	公稱壓力：1.0MPa	適用溫度：0℃-65℃
適用介質：水、油、氣、酸堿物等	閥體材質：UPVC	控制方式：手動、氣動、電動

四、零部件材質

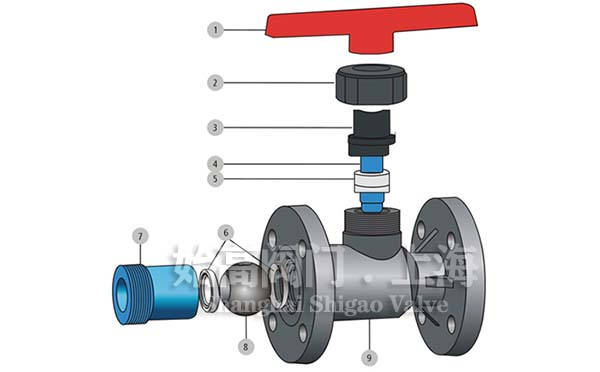

UPVC一體式法蘭塑料球閥結構

序號	名稱	材質
1	手柄	合金料
2	壓緊螺母	FRPP/PVDF/UPVC/CPVC/PPH
3	內塞	FRPP/PVDF/UPVC/CPVC/PPH
4	閥桿	FRPP/PVDF/UPVC/CPVC/PPH
5	閥桿密封	PTFE
6	球密封	PTFE
7	密封座	FRPP/PVDF/UPVC/CPVC/PPH
8	球	FRPP/PVDF/UPVC/CPVC/PPH
9	閥體	FRPP/PVDF/UPVC/CPVC/PPH

五、特點

1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。

六、尺寸表

UPVC一體式法蘭塑料球閥尺寸

DN	D1	D				L	h	n				φ
DN	D1	D	JIS	DIN	ANSI	L	h	n	JIS	DIN	ANSI	φ	JIS	DIN	ANSI
15	95	65	70	65	2.38	120	18	4	4	4	4	14	15	14	0.63
20	105	75	75	75	2.76	120	18	4	4	4	4	14	15	14	0.63
25	115	85	90	85	3.13	130	18	4	4	4	4	14	19	14	0.63
32	135	100	100	100	3.45	145	18	4	4	4	4	18	19	18	0.63
40	145	110	105	110	3.88	168	20	4	4	4	4	18	19	18	0.63
50	160	125	120	125	4.74	180	22	4	4	4	4	18	19	18	0.75
65	180	145	140	145	5.49	225	22	4	4	4	4	18	19	18	0.75
80	195	160	150	160	6	260	25	8	8	8	8	18	19	18	0.75
100	215	180	175	180	7.5	280	25	8	8	8	8	18	19	18	0.75
125	245	210	210	210	8.5	350	30	8	8	8	8	18	23	18	0.87
150	280	240	240	240	9.51	400	30	8	8	8	8	23	23	23	0.87
200	335	295	290	295	11.75	400	35	8	12	8	8	23	23	23	0.87
250	390	350	355	350	14.03	450	38	12	12	12	12	23	25	23	0.97
300	445	400	400	400	16.7	450	40	12	16	12	12	23	25	23	0.97

七、應用

塑料球閥可以運送泥漿，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。

八、UPVC水用、化工用閥門管道系統適用場所：

自來水工程、電氣工程、建筑工程、下水道工程、鹽水工程、天然氣工程、化學工廠、造紙工廠、電鍍工廠、釀造發酵工廠、礦場、養殖業、農業園地、高速公路工程、工業廢水排送管、煤礦灌漿用管、電力，通信穿線管、游泳循環用管、化學酸堿腐蝕介質輸送管。
