高平臺對夾式球閥

高平臺對夾式球閥摘要

高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	高平臺對夾式球閥
產品型號：	Q71F	閥體材質：	WCB/SS304,/SS316/CF8,/CF8M
連接方式：	法蘭	公稱通徑：	DN15~DN100
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-20℃-180℃	公稱壓力：	PN16/150LB
密封材料：	日本大金密封	設計標準：	DIN 3357/EN 12516-1
壁厚標準：	ASME B16.34/EN 12516-1	防火標準：	API 607/ ISO 10497
結構長度：	ASME B16.10	法蘭標準：	DIN/EN 1092-1/ASME B16.5
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病，斜面球閥實現閥板在開啟瞬間密封即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的。

二、相關特點

-對夾薄型球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等特點。

-閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能可靠操作并具有良好的密封性能。

-根據用戶需要，可設有防靜電結構。

-設置了90度開關帶孔定位片，根據需要可以加鎖，防止誤操作。

三、零部件材質

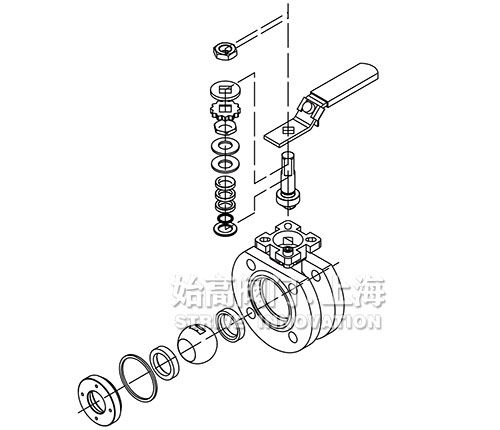

高平臺對夾式球閥結構

零件名稱	PN16/40		CLASS150
閥體	CF8M	CF8	CF8M	WCB
閥蓋	CF8M	CF8	CF8M	WCB
球	SS316	SS304	SS316	SS304
閥桿	SS316	SS304	SS316	SS304
閥座	RTFE	RTFE	RTFE	RTFE
線條	RTFE	RTFE	RTFE	RTFE
桿密封	RTFE	RTFE	RTFE	RTFE
O型圈	VITON	VITON	VITON	VITON
中頭墊	PTFE	PTFE	PTFE	PTFE
填料壓蓋	SS304	SS304	SS304	SS304
碟簧	SS304	SS304	SS304	SS304
下螺帽	SS304	SS304	SS304	SS304
防松蓋	SS304	SS304	SS304	SS304
墊片壓簧	SS304	SS304	SS304	SS304
手柄	SS304	SS304	SS304	SS304
螺帽	SS304	SS304	SS304	SS304
鎖片	SS304	SS304	SS304	SS304
定位螺絲	SS304	SS304	SS304	SS304
定位螺帽	SS304	SS304	SS304	SS304

四、外形尺寸表

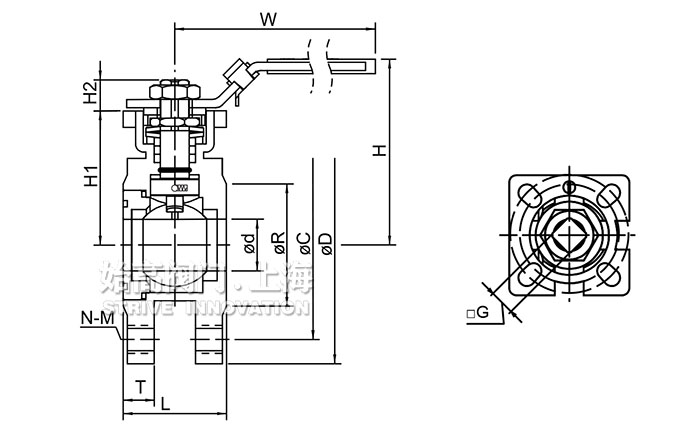

高平臺對夾式球閥尺寸

SIZE	d	L	H	H1	H2	R	C	D	W	T	G	N
1/2	15	35	77	49	9	45	65	95	115	10	9	4
3/4	20	42	85	53	9	58	75	105	115	12	9	4
1	25	48	94	59	11	68	85	115	140	15	11	4
1-1/4	32	55	105	72	11	78	100	140	190	15	11	4
1-1/2	38	65	115	77	14	88	100	145	190	16	14	4
2	48	75	120	86	14	102	125	160	190	18	14	4
2-1/2	65	95	160	108	17	122	145	180	310	18	17	4
3	76	118	170	116	17	138	160	195	310	20	17	8
4	96	140	182	138	17	162	190	230	310	20	19	8

聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高平臺對夾式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
