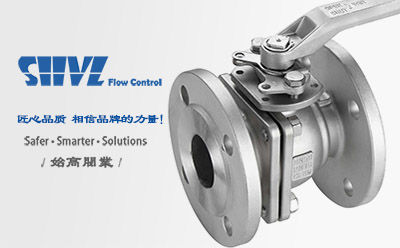

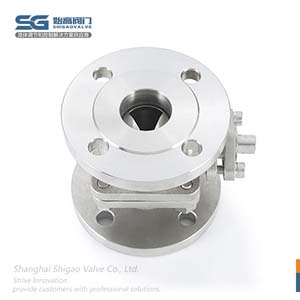

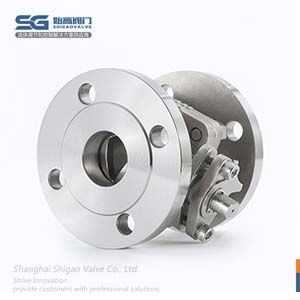

德標法蘭球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

德標法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	德標法蘭球閥
產品型號：	Q41F	閥體材質：	304/316
連接方式：	法蘭	公稱通徑：	DN15~DN200
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用介質：	-29℃~150℃	公稱壓力：	PN16~PN40
密封材料：	日本大金密封	設計標準：	DIN 3357\|EN 12516-1
壁厚標準：	ASME B16.34\|EN 12516-1	防火標準：	API 607/ ISO 10497
結構長度：	DIN 3202	法蘭標準：	DIN EN 1092-1
檢測標準：	DIN 3230 EN 12266	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

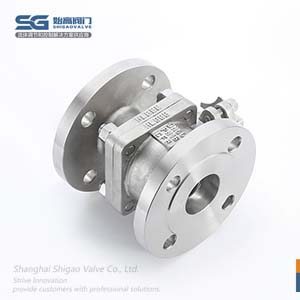

德標法蘭球閥簡介

德標法蘭球閥屬于直通浮動球球閥，其閥體可以是一體式的，也可以是兩片式或三段式的，閥體材質全部采用不銹鋼材料或碳鋼材料。法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以無損失的流過。閥座密封有軟密封和硬密封可選。

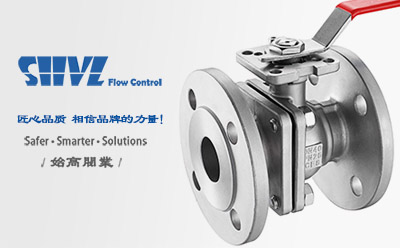

法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。

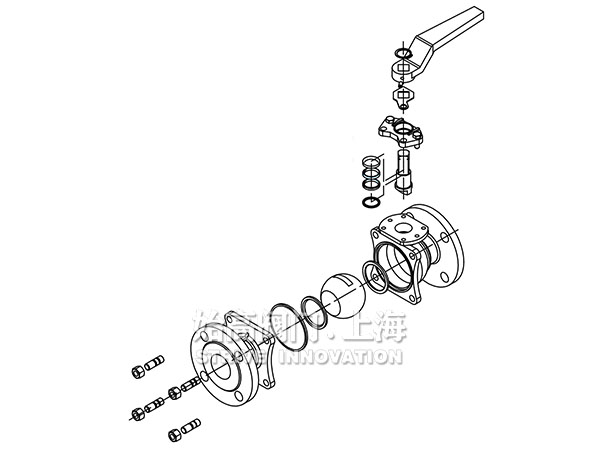

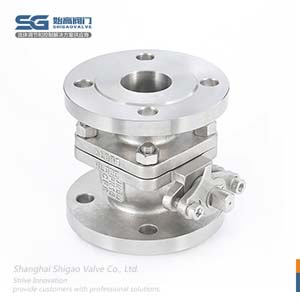

高平臺德標球閥結構

德標法蘭球閥的結構特點

-防止誤操作手柄：閥門的開、關通常是通過手柄的位置來確認，手柄與管道平行為開閥，垂直為關閥。但是普通球閥手柄與閥桿的連接是扁四方，容易因手柄與閥桿的連接錯誤而造成閥門的誤操作。而-法蘭球閥手柄與閥桿的連接是扁平方，不會造成手柄的連接錯誤及誤操作。
-鎖定機構：法蘭球閥在全開、全關位置，可用鎖鎖定，以防人員扳動手柄造成閥門的誤操作；也可防因管線震動或其他因素造成閥的開或關。
-法蘭球閥為防止閥門內壓的異常升高而使閥桿飛出的危險，在閥桿的下部設置了凸肩，此外，為防止火災出現時，使閥桿密封盤根燒損后，出現泄漏，在閥桿下部凸肩與閥體接觸處設置了止推軸承，形成倒密封座，防止泄漏，避免事故的擴大。
-防靜電性能：法蘭球閥為防止由于球體及閥桿與密封圈的摩擦而產生靜電，容易靜電打火點燃易燃易爆介質出現工況事故，在閥桿與球體及球體與閥體之間設置了導靜電彈簧，使靜電通過管路導入地下，保證系統安全。
- 為防止因火災或聚熱的出現，使閥座燒損時發生較大泄漏，而助長火勢，法蘭球閥在球體和閥座間設置了防火密封環，當閥座燒損后，介質將球體迅速推向下游端的金屬密封環上。形成金屬對金屬接觸，起到一定程度的密封，從而保證系統的安全。

德標法蘭球閥的外形尺寸和連接尺寸

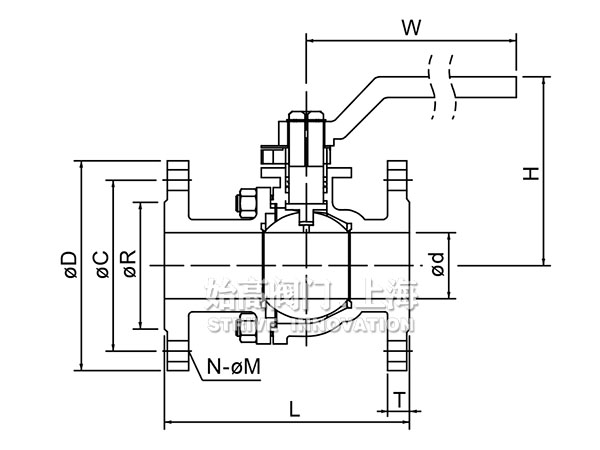

高平臺德標球閥尺寸

SIZE	d	L	H	W	R	C	D	N	M	T
1/2	15	115	78	145	45	65	92	4	14	14
3/4	20	120	80	145	58	75	105	4	14	16
1	25	125	88	145	68	85	115	4	14	16
1-1/4	32	130	100	180	78	100	140	4	18	16
1-1/2	38	140	123	240	88	110	150	4	18	16
2	48	150	130	240	102	125	165	4	18	18
2-1/2	65	170	150	240	122	145	185	4	18	18
3	78	180	165	300	138	160	200	8	18	20
4	98	190	185	300	158	180	220	8	18	20

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
