疏水閥如何選用與型號說明

更新時間：2021-12-05 08:01:01 信息來源：疏水閥如何選用與型號說明

疏水閥亦稱疏水器、排水器，其基本使命是：阻氣排水。它的使用是用戶杜絕能源浪費、確保工藝穩定及消除水錘隱患的重要手段。但是，根據不同工況的需要，疏水閥必須選擇不同的形式。

1、不同工況下的選型排序：

序號	工況描述	優化的三種選型排序
1	蒸汽管網、生活采暖、普通工藝伴熱	①波紋管式 (首選)	②雙金屬式 (≥5.0MPa時首選)	③倒吊桶式 (管網末端首選)
2	工藝伴熱 (硫磺等)	①倒吊桶式 (首選)	②膜盒式 (次選)	③雙金屬式 (次選)
3	≤5.0MPa換熱設備 (內置虹吸管)	①帶溫控裝置自由浮球式 (首選)	②帶溫控裝置杠桿浮球式 (排水量≥6t/h時首選)	③倒吊桶式 (次選)
4	≤5.0MPa換熱設備 (關注排水量)	①杠桿浮球式 (≤1t/h或≥6t/h時首選)	②自由浮球式 (1t/h≤排水量≤6t/h)首選	③倒吊桶式 (次選)
5	≥5.0MPa換熱設備 (關注排水量)	①先導倒吊桶式 (首選)	②高壓杠桿浮球式 (排水量≥6t/h時首選)	③自由浮球式 (次選≤5.0MPa≤不選)
6	換熱設備 (排水量≥10t/h)	①杠桿浮球式 (首選)

2、型號說明

		1				16
C	S	4	1	H	-	25	C
		6		Y		40
①	②	③	④	⑤		⑥	⑦

①C：表示采用國際標準	③連接形式：1-螺紋連接；4-法蘭連接；6-焊接
③S：閥門類別中，疏水閥的代號	④疏水閥結構形式代號

1-浮球式疏水閥	5-倒吊桶式疏水閥	7-雙金屬式疏水閥
4-波紋管式疏水閥	6-膜盒式疏水閥	9-熱動力式疏水閥
2-孔板式疏水閥	3-敞口向上浮桶式疏水閥	8-脈沖式疏水閥

⑤密封面材料：H-合金鋼；Y-硬質合金
⑥公稱壓力：

美標AMSE B16.5 或HG/T20615	公稱壓力PN(bar)	16/20	40/50	68	110	130	150	260	420
美標AMSE B16.5 或HG/T20615	ANSI	150	300	400	600	800	900	1500	2500

⑦閥體材質：(括號內為ASTM標準)

C	碳鋼：WCB、A105	5.0MPa以上無需標準C
P	不銹鋼：304(CF8)、316(CF8M)	304即0Cr18Ni9
I	珞鉬鋼：15CrMo(WC6)
v	珞鉬釩鋼：12Cr1MoV(WC9)

3、選型依據

序號	工況數據
1	用汽設備名稱及疏水閥的使用位置
2	疏水閥的排水量(等同于換熱設備的用氣量)
3	疏水閥的工作壓差(壓差=進口壓力-出口壓力)
4	疏水閥的工作溫度
5	疏水閥的安裝方向、口徑及連接標準
6	其他特殊要求

4、產品選型條件

序號	選型條件		數據獲取方法	落實條件原因
1	疏水閥的工作壓差 (MPa)	疏水閥的進口壓力	等同于用汽設備的工作壓力	因?yàn)椴煌瑝翰钕拢?br /> 疏水閥的排水能力不同
		疏水閥的出口壓力	可讀取疏水閥后的回收管線壓力表，若疏水閥對空排放，則值為零
2	疏水閥的疏水量(kg/h)		等同于用汽設備的實際用氣量安全系數(2-3倍)	因?yàn)樵O(shè)備預熱時產生的凝結水量遠大于穩定運行狀態下的產水量，因此要求疏水閥的 MAX大疏水量要滿足設備的瞬間產水量，所以選擇疏水閥時，要考慮一定倍率的安全系數
3	疏水閥形式的選擇	機械型	適用于換熱設備疏水	管網與設備的特性不一樣，設備換熱要求排水及時，有水即排，所以適用機械型；而管網中保證連續疏水的同時要考慮閃蒸汽的環境影響及產品成本，所以選擇排量小，成本低的熱靜力型更為合適
		熱靜力型熱動力型	適用于管網及采暖設備疏水
4	疏水閥型號的確定		查排量圖中橫軸的工作壓差值，與哪條閥座號線的交叉點的疏水量值能滿足設備要求，確定該閥座號后即可確定疏水閥型號
5	疏水閥的連接尺寸、耐溫要求、材質要求		設計要求	北方地區為了防凍，應該選擇鑄鋼材質殼體

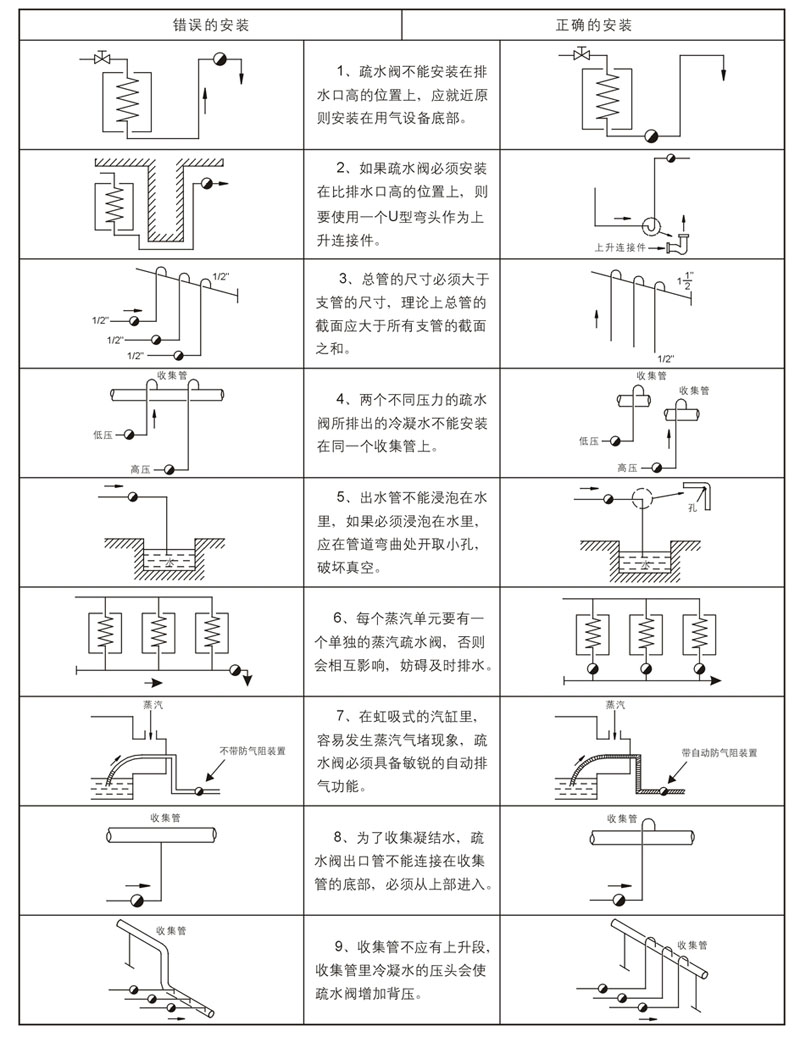

5、產品安裝方式

疏水閥安裝表
