正/反折流式對焊T型過濾器

產品信息
產品型號：S-TG61-25C	021-31261651
產品口徑：DN50-DN600	m.hsbf-brake.com
產品壓力：1.0MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、正/反折流式對焊T型過濾器相關概述

S-TG61-25C正/反折流式對焊T型過濾器根據流向可分為正折流式與反折流式。T型過濾器是可除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可。

二、正/反折流式對焊T型過濾器參數表

公稱通徑：DN50-DN600	公稱壓力：1.0MPa-4.0MPa
適用介質：水、氣、油等	適用溫度：10℃-120℃
閥體材質：碳鋼、不銹鋼等	連接方式：法蘭連接、對焊連接

三、正/反折流式對焊T型過濾器尺寸表

正/反折流式對焊T型過濾器結構圖折流式T型過濾器尺寸圖

正折流：

DN	D	L1	L	L2	H	I	有效過濾面積㎡
50	57	300	528	164	64	16	0.0132
65	70	338	594	184	76	25	0.0202
80	89	368	652	196	86	30	0.0276
100	108	423	735	220	105	40	0.0373
125	133	466	814	240	124	45	0.0544
150	159	521	917	270	143	55	0.0776
200	219	630	1108	320	178	70	0.1260
250	273	738	1310	370	216	90	0.1915
300	325	846	1512	420	254	105	0.2673
350	377	911	1631	450	279	120	0.3253
400	426	1038	1840	521	305	140	0.4094
500	529	1234	2208	609	381	230	0.6444
600	630	1340	2454	710	432	250	0.8598

反折流：

DN	D	L1	L	L2	H	I	有效過濾面積㎡
50	57	300	528	164	64	16	0.0135
65	70	338	594	184	76	25	0.0210
80	89	368	652	196	86	30	0.0284
100	108	423	735	220	105	40	0.0382
125	133	466	814	240	124	45	0.0554
150	159	521	917	270	143	55	0.0788
200	219	630	1108	320	178	70	0.1277
250	273	738	1310	370	216	90	0.1936
300	325	846	1512	420	254	105	0.2697
350	377	911	1631	450	279	120	0.3279
400	426	1038	1840	521	305	140	0.4128
500	529	1234	2208	609	381	230	0.6486
600	630	1340	2454	710	432	250	0.8645

四、應用

正/反折流式T型過濾器用于化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等�；どa(chǎn)中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

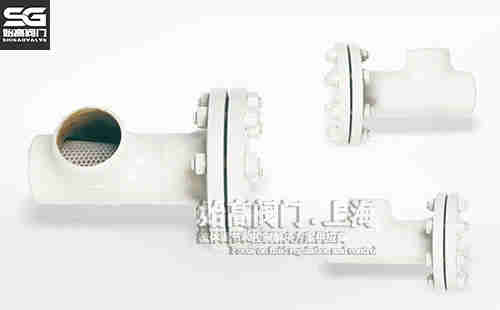

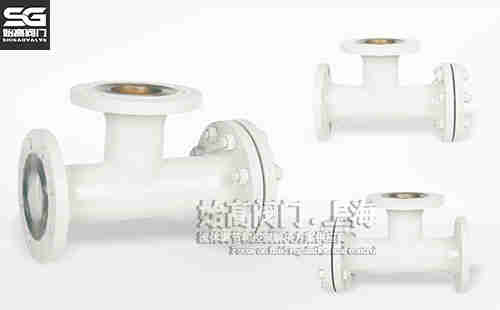

五、產品圖片

過濾器濾網目數請參考：http://m.hsbf-brake.com/intro/592.htm

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的正/反折流式對焊過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
