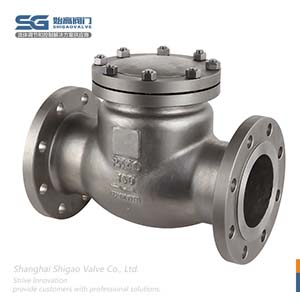

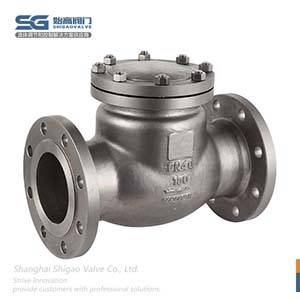

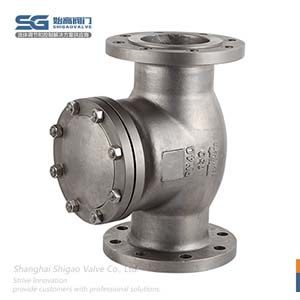

國標旋啟式止回閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	國標旋啟式止回閥
產品型號：	H44H/W	閥體材質：	鑄鋼、不銹鋼等
連接方式：	法蘭式	公稱通徑：	DN15~DN600
公稱壓力：	PN16;PN25;PN40;PN63	適用介質：	水、油、蒸汽等
適用溫度：	-40℃~425℃	設計標準：	GB/T 12235
結構長度：	GB/T 12221	法蘭標準：	JB/T 79;GB/T 9113;HG20592
檢查和試驗：	JB/T 9092	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

國標旋啟式止回閥簡介

H44W國標旋啟式止回閥的安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。國標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

國標旋啟式止回閥的結構特點

1、產品按照國家標準GB/T 12236設計制造，結構合理，密封可靠，性能優良。
2、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工況需要及用戶要求。
3、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
4、銷軸與閥瓣連接采用內裝式結構，不存在外泄漏點，使用可靠。

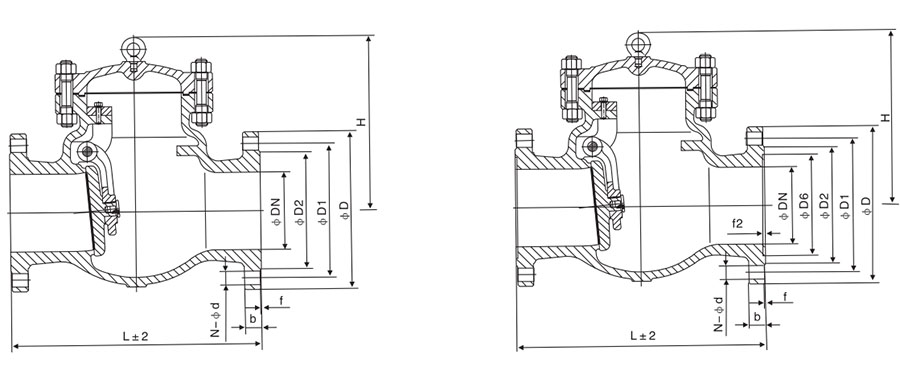

國標旋啟式止回閥的外形和連接尺寸

國標旋啟式止回閥外形尺寸

DN	L	D	D1	D2	b-f	z-d	H
50	230	160	125	100	16-3	4-18	135
65	290	180	145	120	18-3	4-18	140
80	310	195	160	135	20-3	8-18	145
100	350	215	180	155	20-3	8-18	165
125	400	245	210	185	22-3	8-18	250
150	480	280	240	210	24-3	8-23	295
200	550	335	295	265	26-3	12-23	315
250	650	405	355	320	30-3	12-25	430
300	750	460	410	375	30-4	12-25	480
350	850	520	470	435	34-4	16-25	500
400	950	580	525	485	36-4	16-30	580
450	1050	640	585	545	40-4	20-30	580
500	1150	705	650	608	44-4	20-34	630

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
