| 內容摘要 |
多功能三合一止回閥，是水泵出口上推薦使用的閥門，當水泵停止工作時，可以快速止回，這樣就可以防止水錘產生。當泵初始運行時，閥瓣在憑借水底推力打開，閥門開啟，同時彈簧在彈簧力的憑借下快速的關閉了，隨著水流越來越小，幾乎停止時，閥瓣完全閉合三合一多功能止回閥。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 三合一止回閥 |
| 產品型號： | TDV39 | 閥體材質： | 球墨鑄鐵DI,CI |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50~DN300 |
| 驅動方式： | 手動 | 適用介質： | 水；油；非腐蝕性液體 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | PN16/Class125 |
| 閥體形式： | 90°,180°,角式,直通 | 法蘭標準： | ANSI B16.1,ANSI B16.42,EN1092-2,GB/T17241.6 |
| V型填料： | 三元乙丙橡膠EPDM | 閥板材質： | 鑄鐵+橡膠/CI+EPDM；碳鋼WCB；不銹鋼304/316/316L |
| 閥桿材質： | 不銹鋼SS401 | 彈簧材質： | 不銹鋼SS304 |
| 密封圈： | 三元乙丙橡膠EPDM；丁腈橡膠NBR | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
多功能三合一止回閥，是水泵出口上推薦使用的閥門，當水泵停止工作時，可以快速止回，這樣就可以防止水錘產生。當泵初始運行時，閥瓣在憑借水底推力打開，閥門開啟，同時彈簧在彈簧力的憑借下快速的關閉了，隨著水流越來越小，幾乎停止時，閥瓣完全閉合三合一多功能止回閥。沒有水回流倒流現象，這樣因?yàn)樗换亓鞑坏沽鳎划a(chǎn)生能動，防止水錘現象。

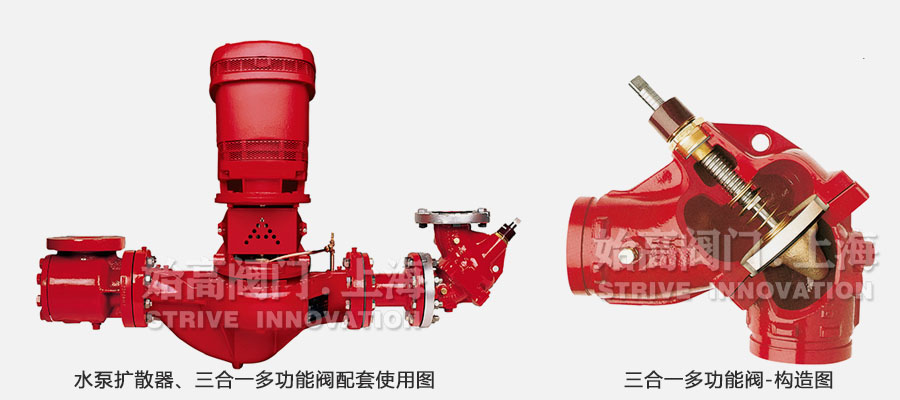

三合一止回閥可以在同一閥體上實現更多功能。首先，它可以作為消聲止回閥使用，還可以作為開關閥使用，除此之外，它還可以實現平衡閥的功能，閥門還預留了兩個供測試所用接口。該閥門采用特殊的V型閥座使得閥門擁有良好的可調節性能。由于設計上的特點，該閥門不需要特殊的工具就可以在管線維護而無需從管線拆除閥門。多功能閥綜合了蝶閥，平衡閥，消聲止回閥以及測量閥等多種功能于一體。使用多功能閥可以縮短安裝時間，縮小安裝空間，節省安裝成本，包括硬件成本，人工成本等。
1、三合一多功能止回閥融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。
2、多功能控制止回閥可做為管道自動平衡分配閥使用，只要首次調好流量不動，以后停泵或開機都不需要再調，始終保持首次調好的流量。
3、停泵后閥瓣自動快速止回，關閉平穩無水錘。
4、長期停泵或泵修理，為確保安全密封，可將閥桿擰到底，頂住閥瓣即實現截止閥功能。

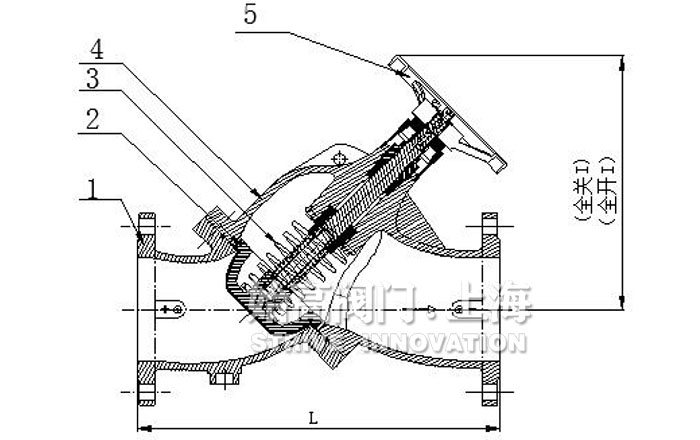

| 序號 | 名稱 | 材質(中國) | 材質(美國) |
| 1 | 下閥體 | T450-10 | A536 65-45-12 |
| 2 | 閥板包膠 | HT250+EPDM | CI+EPDM |
| 3 | 彈簧 | OCrNi18 | ASTM A276 304 |
| 4 | 上閥體 | T450-10 | A536 65-45-12 |
| 5 | 手輪 | 碳鋼 | Carbon steel |
| NPS | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" |
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 304 | 305 | 355 | 445 | 525 | 716 | 762 | 967 |
| 全開I | 300 | 343 | 356 | 446 | 480 | 635 | 772 | 867 |
| 全關I | 271 | 309 | 322 | 395 | 423 | 550 | 653 | 748 |
| Kv | 48.29 | 82.56 | 117.5 | 211.49 | 383.37 | 464.87 | 793.17 | 1139.48 |
| Cv | 56.4 | 96.4 | 137.1 | 246.8 | 447.4 | 542.5 | 925.6 | 1329.8 |

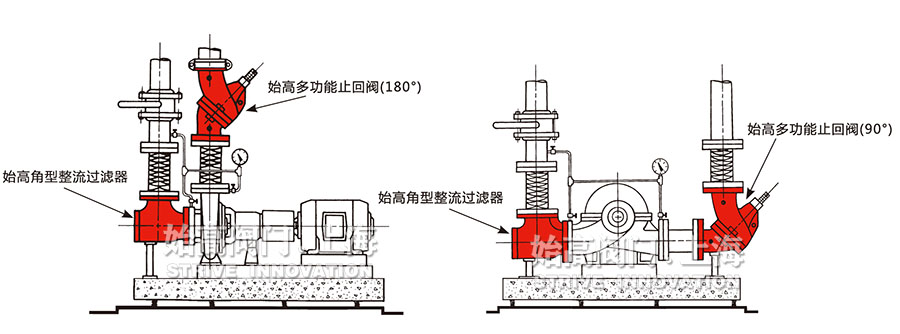

1、三合一止回閥安裝在泵的輸出端，可水平安裝也可豎直安裝，豎直安裝時要保證介質由下而上流動。
2、可以90°法蘭連接，也可以180°法蘭連接。
3、此閥有止回閥、流量調節、關斷多種功能。
4、所有規格閥門自帶專用起吊孔，方便安裝。
三合一止回閥又稱三功能閥、多功能止回閥，自動閥門，操作簡單方便無噪音，主要安裝在水泵出口。多功能止回閥結合了彈簧消音止回閥、平衡閥、開關閥的優點三閥一體，使成本小，方便了安裝。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三合一止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
