不銹鋼Y型彈簧止回閥

產品信息
產品型號：HY11X	021-31261651
產品口徑：DN15-DN80	m.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、不銹鋼Y型彈簧止回閥概述

HY11X不銹鋼Y型彈簧止回閥的作用是只允許介質向同一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

二、不銹鋼Y型彈簧止回閥的特點

1、閥瓣做升降運動，連通管使上腔與閥門出口連通，閥瓣升起與回落時，減少?zèng)_擊和振動，并使閥瓣達到全行程。
2、閥體為Y型，阻力小，導向套為不銹鋼材料，閥蓋運作靈活。
3、采用壓力自緊式密封，密封可靠。
4、閥瓣與閥座密封面均采用鈷基質合金堆焊而成，硬度高，抗腐蝕，抗擦傷，經久耐用。

三、不銹鋼Y型彈簧止回閥參數表

公稱通徑：DN15-DN80	公稱壓力：1.6MPa-4.0MPa
適用介質：水、氣、油	適用溫度：-20℃-200℃
閥體材質：不銹鋼	連接方式：螺紋連接

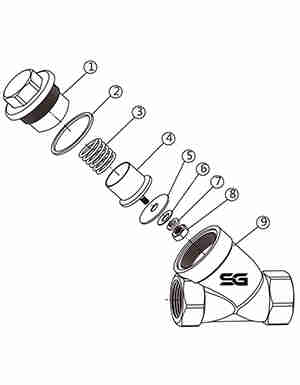

四、不銹鋼Y型彈簧止回閥零部件材質

序號	名稱	材料
1	閥蓋	CF8
2	體蓋墊片	PTFE
3	彈簧	SS304
4	止回桶	CF8
5	密封圈	PTFE
6	墊片	SS304
7	彈簧墊片	SS304
8	螺母	SS304
9	閥體	CF8

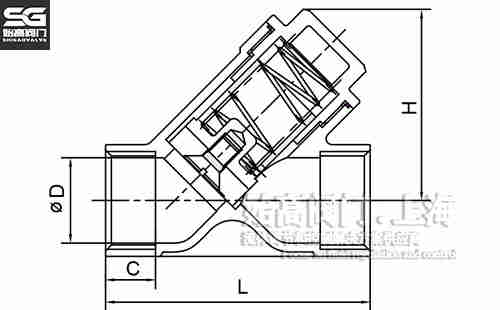

五、不銹鋼Y型彈簧止回閥尺寸表

不銹鋼Y型彈簧止回閥尺寸圖不銹鋼Y型彈簧止回閥結構圖

口徑	d	L	H	D	C
1/2"	15	65	45	17	13.5
3/4"	20	79	51	22	15.5
1"	25	90	65	30	18
1-1/4"	32	110	70	39	20
1-1/2"	38	120	80	44	20
2"	48	140	96	56	21
2-1/2"	65	185	122	68	23
3"	80	205	150	81	26

六、產品應用

不銹鋼Y型彈簧止回閥的作用是只允許介質向同一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼Y型彈簧止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
