鑄鐵旋啟式止回閥

產品信息
產品型號：H44T	021-31261651
產品口徑：DN40-DN800	m.hsbf-brake.com
產品壓力：1.0MPa	[email protected]
產品材質：鑄鐵	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鑄鐵旋啟式止回閥概述

H44T鑄鐵旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統中，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

二、鑄鐵旋啟式止回閥參數表

公稱通徑：DN40-DN800	公稱壓力：1.0MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鐵	連接方式：法蘭連接
設計及制造標準：GB/T12232-2005	法蘭連接尺寸標準：GB/T17241.6-1998
結構長度標準：GB/T12221-2005	壓力試驗標準：GB/T13927-2008

三、鑄鐵旋啟式止回閥尺寸表

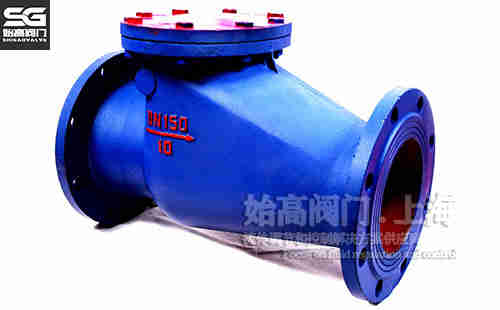

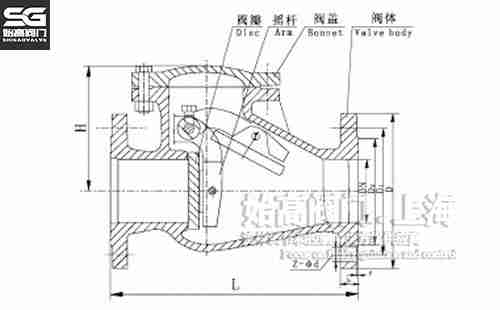

鑄鐵旋啟式止回閥實物圖鑄鐵旋啟式止回閥尺寸圖

DN	L	D	D1	D2	b-f	Z-d	H
40	200	145	110	85	18-3	4-18	123
50	230	160	125	100	20-3	4-18	135
65	290	180	145	125	20-3	4-18	142
80	310	195	160	135	22-3	4-18	165
100	350	215	180	155	22-3	8-18	200
125	400	245	210	185	24-3	8-18	203
150	480	280	240	210	24-3	8-23	233
200	500	335	295	265	26-3	8-23	303
250	550	390	350	320	28-3	12-23	344
300	620	440	400	368	28-4	12-23	368
350	720	500	460	428	30-4	16-23	430
400	820	565	515	482	32-4	18-25	468
450	1000	615	565	532	32-4	20-25	523
500	980	670	620	585	34-4	20-25	525
600	1300	780	725	685	36-5	20-30	608
700	1430	895	840	800	40-5	24-30	730
800	1430	1010	950	905	44-5	24-34	890

四、相關應用

鑄鐵旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鑄鐵旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
