美標波紋管閘閥

產品信息
產品型號：WZ41H	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB-300LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標波紋管閘閥概述

WZ41H美標波紋管閘閥在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可作為節流用。其優點為流體阻力小，啟、閉所需要的力矩比較��；介質的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。結構長度比較小，利于管道安裝。美標波紋管閘閥主要用于熱油系統、蒸汽系統、冷熱水系統等。

二、美標波紋管閘閥參數表

公稱通徑：1/2"-20"	公稱壓力：150LB-300LB	適用介質：水、蒸汽、油
適用溫度：-20℃-425℃	閥體材質：碳鋼、不銹鋼	連接方式：法蘭、焊接
設計標準：ASME B16.34	連接法蘭標準：ASME B16.5	結構長度標準：ASME 16.10

三、美標波紋管閘閥的特點

1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

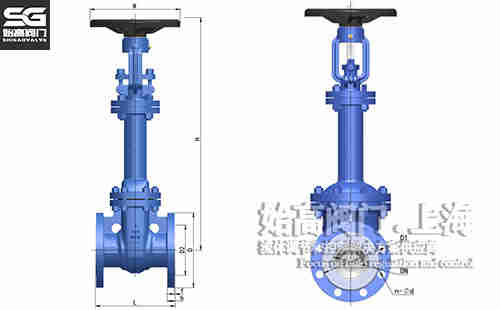

四、美標波紋管閘閥尺寸表

美標波紋管閘閥尺寸美標波紋管閘閥結構示意圖

DN	L	D	D1	D2	b
1/2	108	90	60.5	35	10
3/4	117	100	70	43	11
1	127	110	79.5	51	12
1-1/4	140	115	89	63.5	13
1-1/2	165	125	98.5	73	15
2	178	150	120.5	90	16

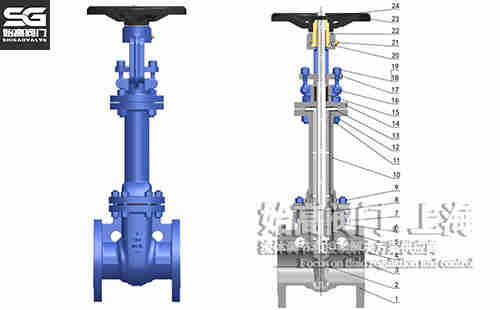

五、零部件材質

序號	名稱	材質	序號	名稱	材質
1	閥體	WCB、CF8、CF8M	2	閥蓋	304、STL
3	閘板	WCB+13Cr、CF8、CF8M	4	閥桿	13Cr、F304、F316
5	波紋管	SS304、SS316L	6	螺母	ASTMA194-2H、A194-8、A194-8M
7	雙頭螺栓	ASTMA193-B7、A193-B8、A193-B8M	8	螺母	ASTMA194-2H、A194-8、A194-8M
9	金屬墊	石墨+不銹鋼	10	中支架	WCB、CF8、CF8M
11	螺母	ASTMA194-2H、A194-8、A194-8M	12	雙頭螺栓	ASTMA193-B7、A193-B8、A193-B8M
13	螺母	ASTMA194-2H、A194-8、A194-8M	14	墊片	柔性石墨+不銹鋼
15	密封	SS304、SS316	16	填料	柔性石墨
17	千斤橫銷	104S、SS304、SS316	18	千斤螺栓	ASTMA193-B7、A193-B8、A193-B8
19	千斤螺母	ASTMA194-2H、A194-8、A194-8M	20	壓板	WCB、CF8
21	閥母	銅合金、D2	22	軸承壓	1405、SS304、SS316
23	手輪	碳鋼、KTH330	24	蓋帽	1045

六、應用

美標波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能比普通閘閥好，大大增加閥門的使用壽命。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
