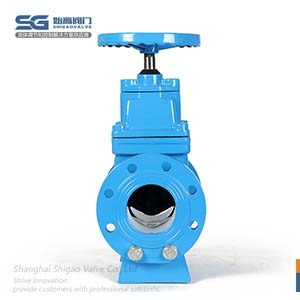

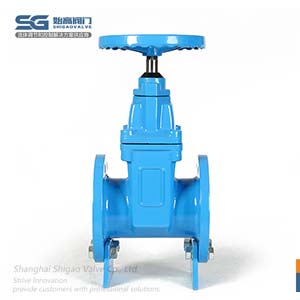

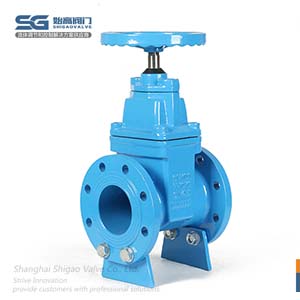

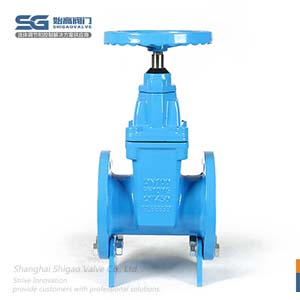

Z45X暗桿彈性座封閘閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	暗桿彈性座封閘閥
產品型號：	Z45X;RVHX	閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼
連接方式：	法蘭	公稱通徑：	DN40~DN800
驅動方式：	手動	適用介質：	水、油品、污水、海水
適用溫度：	-10℃~85℃	公稱壓力：	1.0Mpa-2.5Mpa
設計制造：	GB/T24924；DIN 3352-2；BS 5163；EN 1074	結構長度：	GB/T12221；ANSI B16.10；BS 5163；EN 558
法蘭標準：	GB/17241.6；EN 1092；；ISO 7005-2	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

暗桿彈性座封閘閥簡介

RVHX/Z45X暗桿彈性座封閘閥，采用新穎的結構設計、嚴格的制造技術和高性能的新型材料，克服了傳統閘閥密封不良、內件特別是閘板易銹蝕、橡膠彈性疲乏易老化等缺陷，密封性能可靠，結構緊湊，通道流暢，流阻系數小，操作輕快，維護簡單便利，使用壽命長。適用于生活用水系統、給排水系統、污水處理系統、化工流體輸送系統等，在建筑、城市環保等行業的流體管線上作為截流裝置使用。暗桿彈性座封閘閥適用于生活用水系統、給排水系統、污水處理系統、化工流體輸送系統等，在建筑、城市環保、石化、醫藥、食品、冶金、紡織、電力等行業的流體管線上作為截?cái)嘌b置使用(不適用于節流)。

暗桿彈性座封閘閥的型號編制表

R	V	H	X	100	16
R-彈性座封閘閥	V-暗桿	H-手輪	X-EPDM橡膠+環氧樹脂烤漆	DN,單位mm	PN,以MPa為單位的數值的10倍
	B-直埋	L-手柄	Y-耐高溫橡膠+搪瓷燒結內襯
	D-鎖控	C-傳動帽	-
	W-穿墻	E-電動	-
	R-明桿	P-氣動	-
	I-指示	-	-
	S-信號	-	-

暗桿彈性座封閘閥的結構特點

1、球墨鑄鐵殼體：閥體和閥蓋材質為球墨鑄鐵，強度高耐腐蝕。閥座與閥體整體鑄造成型，無需任何加工。
2、全徑平底流道：閥門全開時閘板完全生離流道，閥座底部無凹槽，不易堆積雜物，與直管道等同，流阻低。
3、全部包膠閘板：高性能橡膠將骨架全部包覆，鑄鐵襯底與介質隔離，無腐蝕。橡膠軟密封，與骨架牢固粘接，整體硫化成形。
4、整體式銅螺母：閘板螺母與骨架整體連接，無運動空行程及松脫現象。青銅材質，與閥桿間自潤滑，有效降低操作扭矩。
5、閘板導軌系統：閥體與閘板間帶導軌系統。閘板密封時承載水壓不偏移，升降時橡膠無接觸磨損，防止閥桿彎曲。
6、不銹鋼閥桿：不銹鋼耐腐閥桿，梯形螺紋滾壓加工，螺牙光滑耐磨，有效降低操作扭矩，提高了使用壽命。
7、雙止推軸承(暗桿型DN≤300)：閥桿頸部帶雙止推軸承，倒裝式閥桿避免被水壓沖出。青銅材質，與閥桿間自潤滑，有效降低低操作扭矩。
8、閥桿軸向密封(暗桿型)：三道O形密封圈，水壓作用下軸向自密封，無填料密封調節之煩惱。頂部擋塵圈，組織外部雜質進入軸封內部。
9、倒密封結構(暗桿型DN≤300)：允許閥門在不斷水且處于任何開度的進擊情況下，更換壓蓋處的O形密封圈。

暗桿彈性座封閘閥的零部件材質

序號	1	2	3	4	5	6	7	8	9	10	11
名稱	閥體	閘板骨架	閘板橡膠	閘板螺母	閥桿	閥蓋	止推軸承	手輪	壓蓋	O型密封圈	螺栓
材質	球墨鑄鐵	球墨鑄鐵	EPDM橡膠	青銅	不銹鋼	球墨鑄鐵	青銅	球墨鑄鐵	青銅	NBR橡膠	碳鋼鍍鋅

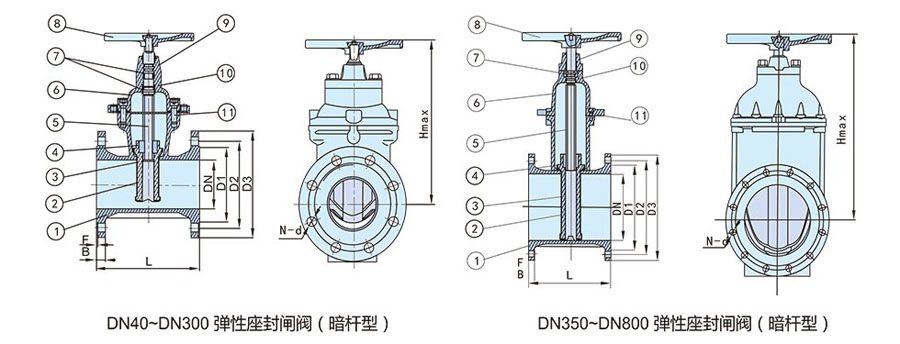

暗桿彈性座封閘閥的主要外形和連接尺寸

暗桿彈性座封閘閥尺寸

DN	L	D1	D2	D3	B	F	N-d	螺栓
40	178	84	110	150	19	3	4-19	M16
50	178	99	125	165	19	3	4-19	M16
65	190	118	145	185	19	3	4-19	M16
80	203	132	160	200	19	3	8-19	M16
100	229	156	180	220	19	3	8-19	M16
125	254	184	210	250	19	3	8-19	M16
150	267	211	240	285	19	3	8-23	M20
200	292	266	295	340	20	2	8-23	M20
250	330	319	350	395	22	3	12-23	M20
300	356	370	400	445	24.5	4	12-23	M20
350	381	429	460	505	24.5	4	16-23	M20
400	406	480	545	565	24.5	4	16-28	M24
450	432	530	565	615	25.5	4	20-28	M24
500	457	582	620	670	26.5	4	20-28	M24
600	508	682	725	780	30	5	20-31	M27
700	610	794	840	895	32.5	5	24-31	M27
800	660	901	950	1015	35	5	24-34	M30

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的暗桿彈性座封閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
