| 內容摘要 |
Z41W不銹鋼法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能做調節和節流。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

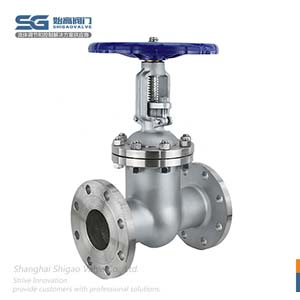

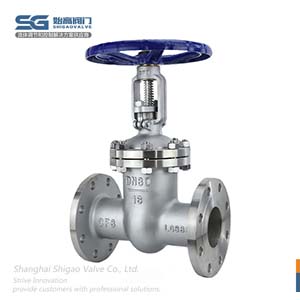

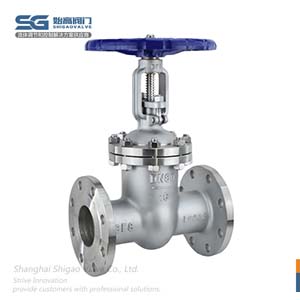

| 產品品牌: | 始高閥門 | 產品名稱: | 不銹鋼法蘭閘閥 |
| 產品型號: | Z41W | 閥體材質: | 304/CF8;316/CF8M;316L/CF3M |
| 連接方式: | 法蘭 | 公稱通徑: | DN15~DN1000 |
| 驅動方式: | 手動 | 適用介質: | 水、蒸汽、油等 |
| 適用溫度: | -30℃~425℃ | 公稱壓力: | 1.0MPa~16MPa |
| 設計制造: | GB/T 12234 | 結構長度: | GB/T 12221;GB/T 15188.1 |
| 法蘭標準: | GB/T 9113;JB/T 79 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Z41W不銹鋼法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能做調節和節流。閘閥關閉時,密封面可以只依靠介質壓力來密封,即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥采用強制密封,即閥門關閉時要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。不銹鋼法蘭閘閥的閘板隨閥桿一起做直線運動,叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變?yōu)橹本運動,也就是將操作力矩變?yōu)椴僮魍屏Α?/p>
1、符合國內外標準,密封可靠,性能優良,造型美觀;
2、閘板、閥座密封面用鈷基合金堆焊或司太立鈷基合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長;
3、采用楔式彈性閘板結構,中大口徑設置滾動軸承,開關靈活,啟閉輕松;
4、閥體材料品種齊全,填料、墊片可根據實際工況或客戶要求合理選配,能適用于各種壓力、溫度及介質工況。
| 序號 | 項目名稱 | PN16 | PN25 | PN40 | PN64 | PN100 | PN160 |
| 1 | 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10 | 16 |
| 2 | 殼體強度試驗壓力 | 2.4 | 3.75 | 6.0 | 9.6 | 16 | 24 |
| 3 | 高壓密封試驗壓力 | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 17.6 |
| 4 | 常溫下工作壓力 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10 | ≤16 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PN10主要外形和連接尺寸
| DN | L | D | D1 | D2 | b-f | Z-d | H | D0 |
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4-14 | 160 | 100 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4-14 | 165 | 100 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 200 | 125 |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4-18 | 240 | 125 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4-18 | 245 | 135 |
| 50 | 180 | 165 | 125 | 99 | 20-2 | 4-18 | 286 | 180 |
| 65 | 195 | 185 | 145 | 118 | 20-2 | 4-18 | 320 | 180 |
| 80 | 210 | 200 | 160 | 132 | 20-2 | 8-18 | 373 | 200 |
| 100 | 230 | 220 | 180 | 156 | 22-2 | 8-18 | 428 | 200 |
| 125 | 255 | 250 | 210 | 184 | 22-2 | 8-18 | 513 | 240 |
| 150 | 280 | 285 | 240 | 211 | 24-2 | 8-22 | 582 | 240 |
| 200 | 330 | 340 | 295 | 266 | 24-2 | 8-22 | 730 | 320 |
| 250 | 380 | 395 | 350 | 319 | 26-2 | 12-22 | 897 | 320 |
| 300 | 420 | 445 | 400 | 370 | 26-2 | 12-22 | 1032 | 400 |
| 350 | 450 | 505 | 460 | 429 | 26-2 | 16-22 | 1170 | 400 |
| 400 | 480 | 565 | 515 | 480 | 26-2 | 16-26 | 1330 | 500 |
| 450 | 510 | 615 | 565 | 530 | 28-2 | 20-26 | 1460 | 500 |
| 500 | 540 | 670 | 620 | 582 | 28-2 | 20-26 | 1650 | 500 |
| 600 | 600 | 780 | 725 | 682 | 34-2 | 20-30 | 1830 | 600 |
| 700 | 660 | 895 | 840 | 794 | 34-5 | 24-30 | 2120 | 700 |
| 800 | 730 | 1015 | 950 | 901 | 36-5 | 24-33 | 2420 | 800 |
| 900 | 800 | 1115 | 1050 | 1001 | 38-5 | 28-33 | 2750 | 850 |
| 1000 | 850 | 1230 | 1160 | 1112 | 38-5 | 28-36 | 3130 | 900 |

| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼法蘭閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
